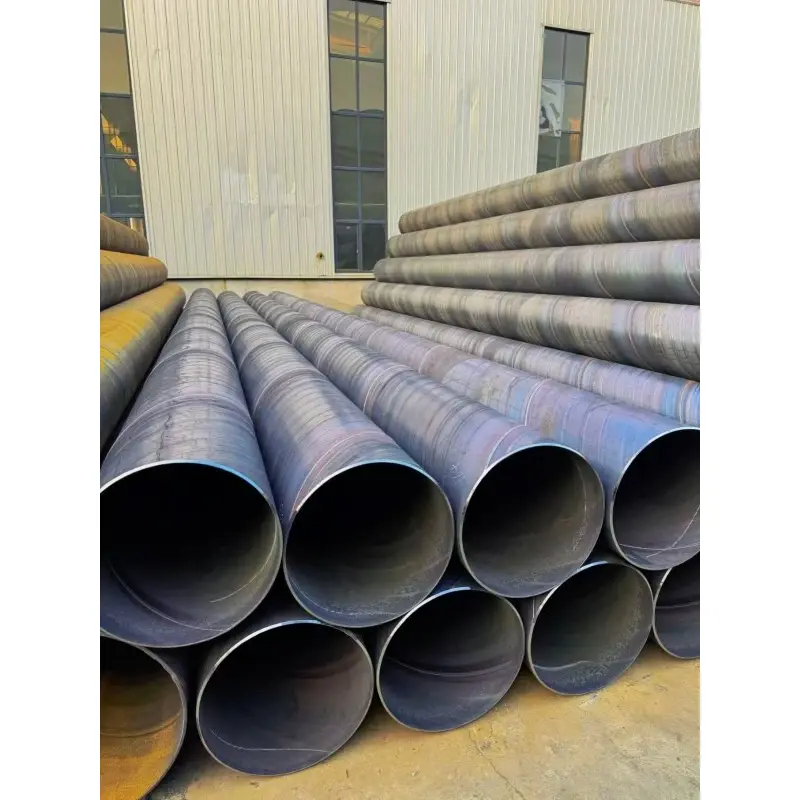

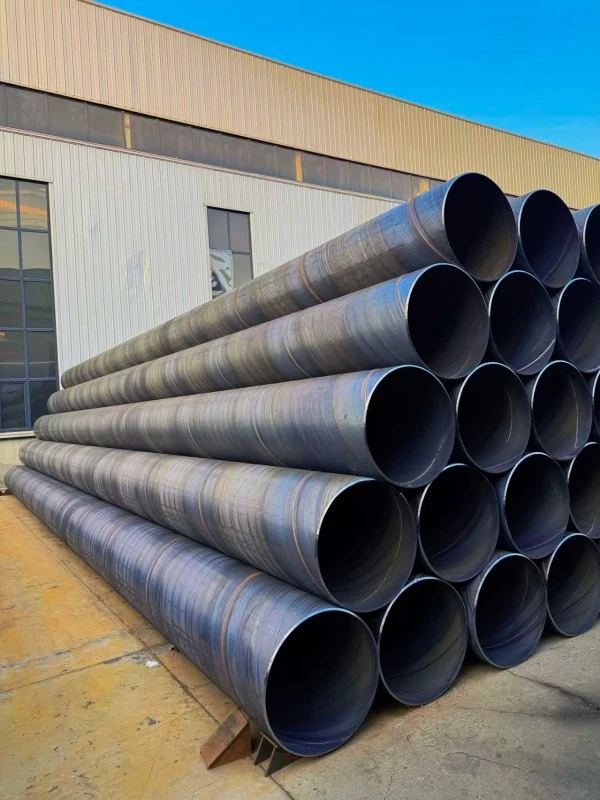

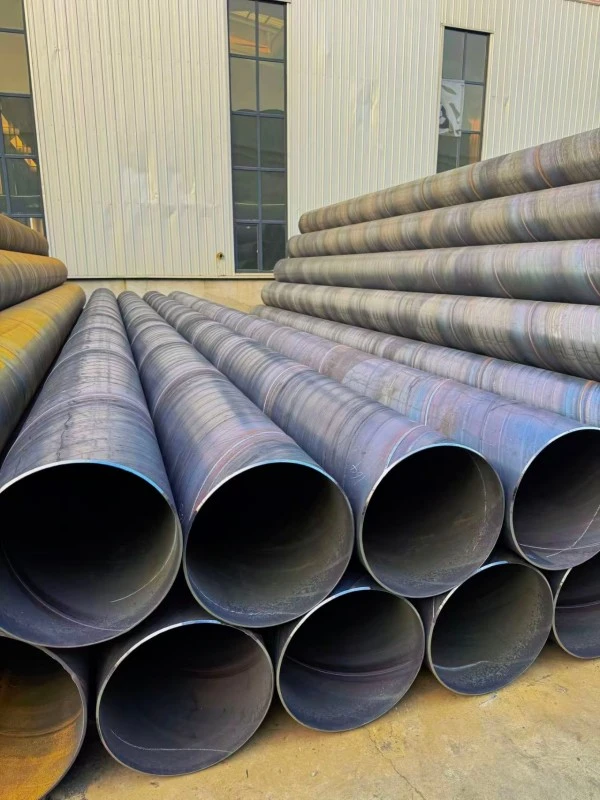

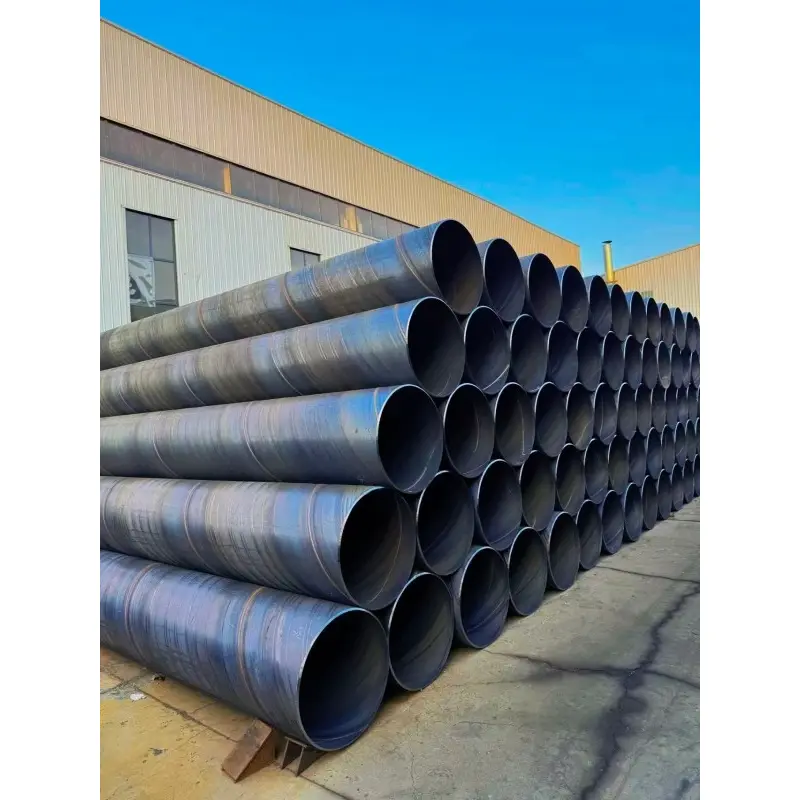

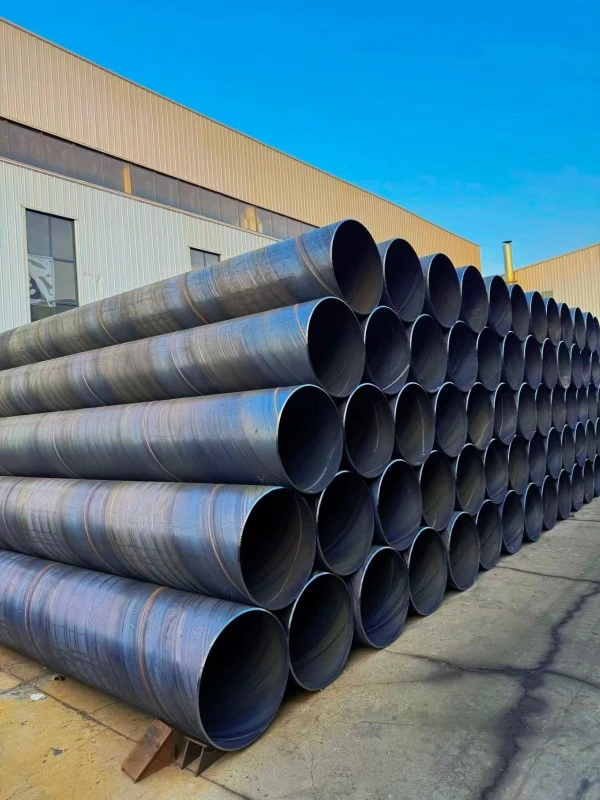

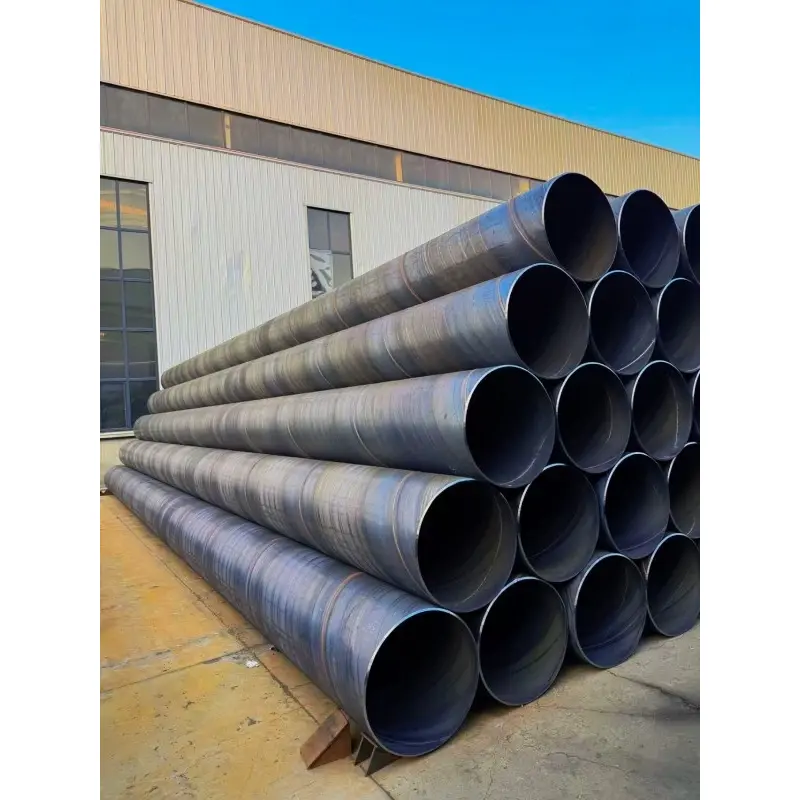

Plonasieninis spiralinis suvirintas plieninis vamzdis

Plonasienis spiralinis suvirintas plieninis vamzdis, dar vadinamas plonasieniu SSAW plieniniu vamzdžiu, yra spiralinės siūlės suvirintas plieninis vamzdis, gaminamas nuolat formuojant karšto valcavimo plieno juostas į spiralę ir suvirinant vidines bei išorines siūles dvipusio povandeninio lankinio suvirinimo būdu.

Pagrindinės šio gaminio savybės yra plonos sienelės storis, didelio skersmens galimybė, lengva konstrukcija, didelis medžiagų panaudojimo greitis ir stabilios mechaninės savybės. Palyginti su storasieniais spiraliniais suvirintais plieniniais vamzdžiais, plonasieniai SSAW plieniniai vamzdžiai dažniausiai naudojami žemo slėgio srityse, kur svarbi lengva konstrukcija ir ekonomiškas veikimas.

Plieninių vamzdžių pramonėje vamzdžiai, kurių sienelės storis ≤12 mm, o skersmuo didesnis nei DN200, paprastai klasifikuojami kaip plonasieniai spirale suvirinti plieniniai vamzdžiai. Dažniausiai pasirenkamas sienelės storis yra apie 5 mm DN200 vamzdžiams, 5–8 mm DN300–DN800 vamzdžiams ir 8–12 mm DN1000 ir didesnio skersmens vamzdžiams.

Pagrindinės specifikacijos

ZHONGTIAN tiekiamas plonasienis spiralinis suvirintas plieninis vamzdis, kurio išorinis skersmuo yra nuo φ219 mm iki φ3620 mm, apimantis nuo DN200 iki DN3600. Dažniausiai naudojamas skersmenų diapazonas DN600–DN2000, atitinkantis didelės apimties komunalinių ir pramoninių vamzdynų projektų reikalavimus.

Sienelės storis yra 5 mm, 6 mm, 7 mm, 8 mm, 10 mm ir 12 mm. Pagrindinės medžiagų rūšys yra Q235B, Q355B ir L245, atsižvelgiant į skirtingus slėgio reikalavimus ir taikymo sąlygas.

Standartinis vamzdžio ilgis paprastai yra 6–12 metrų, o 15–18 metrų ilgio vamzdžiai taip pat gali būti pagaminti pagal projekto reikalavimus. Gaminiai gali būti gaminami pagal SY/T 5037, GB/T 9711.1 ir API 5L PSL1 standartus.

Normalus darbinio slėgio diapazonas yra 0,6 MPa, 1,0 MPa ir 1,6 MPa, todėl jie tinka žemo ir vidutinio slėgio skysčių transportavimo sistemoms.

Pagrindinės savybės

1. Lengvas dizainas ir efektyvus montavimas

Dėl mažesnio sienelės storio plonasienis spiralinis suvirintas plieninis vamzdis turi žymiai mažesnį svorį, palyginti su tradiciniais storasieniais tokio paties skersmens plieniniais vamzdžiais. Lengva konstrukcija sumažina transportavimo išlaidas, kėlimo reikalavimus ir montavimo darbo krūvį didelio masto dujotiekio tiesimo metu.

Tolimojo vandens perdavimo projektams, savivaldybių vamzdynų sistemoms ir laikiniesiems vamzdynų tinklams lengvas dizainas padeda pagerinti statybos efektyvumą ir sumažinti bendras projekto išlaidas. Jis ypač tinka projektams, kur montavimo greitis ir transportavimo patogumas yra svarbūs veiksniai.

2. Geras žiedo standumas ir atsparumas nusėdimui

Nors plonasienis SSAW plieninis vamzdis yra plonesnis, jo spirale suvirinta konstrukcija užtikrina patikimą žiedo standumą ir atsparumą deformacijai. Spiralinė suvirinimo siūlė tolygiau paskirsto įtampą išilgai vamzdžio korpuso, pagerindama atsparumą išoriniam slėgiui, dirvožemio judėjimui ir netolygiam pamatų nusėdimui.

Naudojant palaidotus vamzdynus, ši konstrukcija padeda išlaikyti stabilų veikimą įprastomis montavimo sąlygomis ir sumažina deformacijos riziką, kurią sukelia grunto pokyčiai.

3. Lygus vidinis paviršius ir mažas atsparumas srautui

Dvipusis panardinamas lankinis suvirinimo procesas užtikrina stabilią suvirinimo kokybę ir pagerina vamzdžio vidinio paviršiaus būklę. Palyginti su tradicinėmis suvirintomis konstrukcijomis, plonasienio spiralinio suvirinto plieno vamzdžio vidinis paviršius turi mažesnį pasipriešinimą srautui.

Dėl šio pranašumo jis tinka vandens transportavimui, vėdinimo sistemoms, dulkių šalinimo vamzdynams ir pramoninėms cirkuliacinėms sistemoms, kur reikalingas efektyvus skysčių ar oro judėjimas.

4. Ekonomiškas didelio skersmens vamzdyno sprendimas

Plonasienis spiralinis suvirintas plieninis vamzdis yra ekonomiškas sprendimas didelio skersmens žemo slėgio vamzdynams. Palyginti su besiūliais plieniniais vamzdžiais ir kai kuriais tiesiosios siūlės suvirintais vamzdžiais, spiraliniai suvirinti plieniniai vamzdžiai pasižymi didesniu medžiagų panaudojimo efektyvumu ir mažesnėmis gamybos sąnaudomis.

Dideliems infrastruktūros projektams, susijusiems su dideliais vamzdynų atstumais, šis produktas gali veiksmingai sumažinti plieno suvartojimą, transportavimo išlaidas ir investicijas į statybą, išlaikant patikimą veikimą.

5. Patikima suvirinimo kokybė ir patikrinimas

ZHONGTIAN plonasienis SSAW plieninis vamzdis gaminamas naudojant pažangią dvipusio povandeninio lankinio suvirinimo technologiją kartu su griežtomis kokybės kontrolės procedūromis.

Gamybos metu kiekvieno vamzdžio matmenys tikrinami, suvirinimo siūlių kokybė ir hidraulinio slėgio bandymai. Atsižvelgiant į klientų reikalavimus, ultragarso bandymai ir rentgeno spinduliai gali būti atliekami siekiant patikrinti suvirinimo efektyvumą ir užtikrinti stabilią gaminio kokybę.

6. Lankstus didelio skersmens gamybos pajėgumas

Vienas iš pagrindinių plonasienių spiralinio suvirinimo plieno vamzdžių pranašumų yra jo galimybė pasiekti didelio skersmens gamybą naudojant spiralinio formavimo technologiją.

Palyginti su besiūliais plieniniais vamzdžiais, spiraliniu būdu suvirinti plieniniai vamzdžiai gali būti gaminami didesnio skersmens, pasižymint geresniu gamybos lankstumu ir medžiagų efektyvumu. Dėl to jie tinka didelio masto vandens inžinerijos, savivaldybių infrastruktūros ir pramoninių vamzdynų projektams.

Produkto programos

1. Komunalinio vandens tiekimo ir drenažo vamzdynas

Plonasieniai spiraliniai suvirinti plieniniai vamzdžiai yra plačiai naudojami komunalinių vandens tiekimo ir drenažo sistemose, įskaitant miesto vandentiekio vamzdynus, lietaus nuotekų tinklus, nuotekų vamzdynus ir vandens nukreipimo projektus.

Dėl didelio skersmens, lengvos konstrukcijos ir ekonomiškų sąnaudų šio tipo SSAW plieniniai vamzdžiai yra efektyvus sprendimas tolimųjų miesto vamzdynų tiesimui. Tai gali sumažinti montavimo sunkumus ir atitikti didelio tūrio skysčių transportavimo reikalavimus.

2. Pramoninės vėdinimo ir dulkių šalinimo sistemos

Plonasieniai SSAW plieniniai vamzdžiai dažniausiai naudojami pramoninėse vėdinimo sistemose, gamyklos išmetimo vamzdynuose, dulkių surinkimo sistemose ir oro tiekimo tinkluose.

Didelis skersmuo ir lygus vidinis paviršius padeda sumažinti oro srauto pasipriešinimą ir pagerinti transportavimo efektyvumą. Tinka gamykloms, dirbtuvėms ir pramoninėms patalpoms, kurioms reikalingi patikimi vėdinimo ir dulkių šalinimo sprendimai.

3. Žemės ūkio drėkinimo ir vandens inžinerija

Plonasieniai spiraliniai suvirinti plieniniai vamzdžiai tinka žemės ūkio drėkinimo sistemoms, rezervuarų vandens transportavimui, potvynių kontrolės drenažui ir kitiems žemo slėgio vandens inžinerijos projektams.

Didelio skersmens konstrukcija leidžia efektyviai perduoti vandenį dideliais atstumais, o lengva konstrukcija padeda sumažinti montavimo ir transportavimo išlaidas, palyginti su sunkesniais plieninių vamzdžių sprendimais.

4. Laikini vamzdynų tinklai

Dėl savo lengvų savybių ir patogaus montavimo plonasienės spiralinis suvirintas plieninis vamzdis dažnai naudojamas laikiniems vamzdynams, įskaitant statybvietės vandentiekį, laikinas drenažo sistemas ir trumpalaikius inžinerinius projektus.

Palyginti su nuolatiniais vamzdynų sprendimais, jis suteikia pranašumų dėl sąnaudų kontrolės, montavimo greičio ir lankstumo, kai vamzdynus reikia perkelti arba pašalinti pasibaigus projektui.

5. Lengvi konstrukciniai pritaikymai

Plonasieniai spiraliniai suvirinti plieniniai vamzdžiai taip pat gali būti naudojami lengvoms konstrukcijoms, tokioms kaip dideli šiltnamio pamatai, atraminės kolonos, laikinos atramos ir pramoninės pagalbinės konstrukcijos.

Tačiau jis daugiausia tinka ne pirminėms apkrovoms ir neturėtų pakeisti sunkių konstrukcinių plieninių vamzdžių projektuose, kuriems reikalingas didelis mechaninis stiprumas arba ekstremalios apkrovos sąlygos.

6. Žemo slėgio pramoninių skysčių transportavimas

Plonasienė SSAW plieno vamzdis gali būti naudojamas žemo slėgio pramoninių skysčių transportavimo sistemoms, įskaitant cirkuliacinius vandens vamzdynus, šildymo atšakos vamzdynus ir bendrą pramoninių skysčių transportavimą.

Taikomoms programoms, kurių darbinis slėgis mažesnis nei 1,6 MPa, šis gaminys užtikrina praktinę našumo, įrengimo efektyvumo ir projekto sąnaudų pusiausvyrą.

Gamybos procesas

1. Plieninių ritinių paruošimas ir briaunų apdirbimas

Plonasienių spiralinių suvirintų plieno vamzdžių gamyba pradedama nuo aukštos kokybės karšto valcavimo plieno ritinių. Plieninės ritės yra išvyniotos, išlygintos ir apdorojamos briaunų frezavimu, kad būtų užtikrinti tikslūs formavimo matmenys ir stabilios suvirinimo sąlygos.

Tinkamas žaliavų paruošimas padeda pagerinti vamzdžių tikslumą, suvirinimo nuoseklumą ir bendrą gaminio patikimumą.

2. Spiralinio formavimo procesas

Gamybos metu apdirbta plieno juosta patenka į formavimo įrangą ir nuolat formuojama į spiralinę vamzdžio konstrukciją pagal suprojektuotą formavimo kampą.

Spiralinio formavimo technologija leidžia gamintojams gaminti didelio skersmens plieninius vamzdžius su lanksčiomis specifikacijomis, išlaikant efektyvų medžiagų panaudojimą.

3. Dvipusis povandeninis lankinis suvirinimas

Vidinės ir išorinės spiralinės siūlės suvirinamos naudojant dvipusio povandeninio lankinio suvirinimo technologiją.

Šis suvirinimo būdas užtikrina gilų įsiskverbimą, stabilų suvirinimo stiprumą ir geras mechanines savybes. Suvirinimo procesas užtikrina, kad spiralinė siūlė gali atlaikyti įprastą darbinį slėgį ir eksploatavimo sąlygas.

4. Neardomieji bandymai ir kokybės patikra

Po suvirinimo plonasienis SSAW plieno vamzdis yra griežtai tikrinamas, įskaitant ultragarsinį bandymą, rentgeno patikrinimą, matmenų matavimą ir suvirinimo kokybės patikrinimą.

ZHONGTIAN laikosi kontroliuojamų tikrinimo procedūrų, siekdama užtikrinti, kad kiekvienas vamzdis atitiktų klientų reikalavimus dėl stiprumo, tikslumo ir patikimumo.

5. Hidraulinio slėgio bandymas

Atliekami gatavų vamzdžių hidrauliniai bandymai, siekiant patikrinti atsparumą slėgiui ir sandarumą.

Vamzdžiai bandomi nurodytomis slėgio sąlygomis, užtikrinant patikimą veikimą transportuojant vandenį ir kitus žemo slėgio skysčius.

6. Pjovimas, dengimas ir galutinis apdorojimas

Po patikrinimo vamzdžiai nupjaunami pagal kliento pageidaujamus ilgius ir paruošiami pristatymui.

Atsižvelgiant į skirtingas taikymo aplinkas, ZHONGTIAN gali pateikti pritaikytus paviršiaus apsaugos sprendimus, įskaitant epoksidinę dangą, IPN8710 dangą ir 3PE antikorozinę dangą.

Palyginimas su kitais plieniniais vamzdžiais

1. Plonasienis spiralinis suvirintas vamzdis vs storasieninis spiralinis suvirintas vamzdis

Plonasieniai spiraliniu būdu suvirinti plieniniai vamzdžiai daugiausia skirti žemo slėgio darbams, kurių sienelių storis paprastai yra 5–12 mm, o storasieniai spiraliniu būdu suvirinti plieniniai vamzdžiai naudojami didesniam slėgiui ir sunkesnėms konstrukcijoms.

Lyginant su storasieniais spiraliniais suvirintais vamzdžiais, plonasienių gaminių svoris yra mažesnis, juos lengviau montuoti ir ekonomiškesnis, o storasieniai vamzdžiai pasižymi didesniu atsparumu slėgiui reiklioje aplinkoje.

2. Plonasienių spiraliniu būdu suvirintas vamzdis vs tiesia siūlė suvirintas vamzdis

Palyginti su tiesia siūle suvirintais vamzdžiais, plonasienis SSAW plieninis vamzdis turi pranašumų dėl didelio skersmens gamybos galimybių ir gamybos lankstumo.

Spiraliniu būdu suvirintų plieninių vamzdžių skersmuo gali būti didesnis nei φ3000 mm, o tiesių siūlių vamzdžių skersmuo paprastai yra ribotas. Todėl plonasienės spiralinis suvirintas plieninis vamzdis dažnai pasirenkamas didelio masto vandens inžinerijos ir komunalinių vamzdynų projektams.

3. Plonasienis spiralinis suvirintas vamzdis ir besiūlis plieninis vamzdis

Palyginti su besiūliais plieniniais vamzdžiais, plonasienės spiralinis suvirintas plieninis vamzdis užtikrina didesnį ekonomiškumą didelio skersmens žemo slėgio įrenginiuose.

Besiūliai plieniniai vamzdžiai daugiausia naudojami aukšto slėgio ir specialiose srityse, o spiraliniai suvirinti vamzdžiai labiau tinka infrastruktūros projektams, kuriems reikalingas didelis skersmuo, ekonomiškas transportavimas ir efektyvus montavimas.

Apsauga nuo korozijos ir tarnavimo laikas

1. Užkasto vandens vamzdyno apsauga

Požeminiam vandens tiekimui ir drenavimui plonasienį spiralinį suvirintą plieninį vamzdį galima apdoroti epoksidine akmens anglių deguto danga arba IPN8710 antikorozine danga.

Tinkamomis montavimo sąlygomis numatomas eksploatavimo laikas gali siekti maždaug 15–20 metų, priklausomai nuo dirvožemio aplinkos ir priežiūros sąlygų.

2. Patalpų vėdinimo sistemos apsauga

Patalpų vėdinimo, išmetimo ir pramoninių oro transportavimo sistemų paviršių apsauga paprastai apima antikorozinę dangą arba šalto cinkavimo apdorojimą.

Šis apsaugos būdas užtikrina pakankamą atsparumą korozijai patalpų aplinkoje ir gali tarnauti maždaug 10–15 metų.

3. Didelių reikalavimų požeminio vamzdyno apsauga

Projektams, kuriems reikalingas didesnis atsparumas korozijai, Thin Wall SSAW plieno vamzdis gali būti tiekiamas su 3PE antikorozine danga.

Trijų sluoksnių polietileno dangos sistema užtikrina geresnę apsaugą nuo drėgmės, dirvožemio korozijos ir išorinių aplinkos veiksnių, o tinkamomis sąlygomis tarnavimo laikas yra 25–30 metų.

Pasirinkimo vadovas

1. Pasirinkite Pagal darbinį slėgį

Renkantis plonasienį spiralinį suvirintą plieninį vamzdį, pirmiausia reikia atsižvelgti į dujotiekio sistemos darbinį slėgį.

Jei darbinis slėgis yra ≤1,6 MPa, paprastai tinka plonasieniai spiraliniai plieniniai vamzdžiai. Esant aukštesnio slėgio sąlygoms, viršijančioms 2,5 MPa, rekomenduojami storasieniai spirališkai suvirinti plieniniai vamzdžiai arba kiti didelio stiprumo vamzdžių sprendimai.

2. Pasirinkite Pagal skersmenį ir sienos storį

Reikiamas sienelės storis turi būti parenkamas atsižvelgiant į vamzdžio skersmenį, eksploatavimo sąlygas ir montavimo aplinką.

Pavyzdžiui, DN600 vamzdynų sienelių storis paprastai yra 6–8 mm, DN1000 vamzdynų sienelės storis paprastai yra 8–10 mm, o DN1500 ar didesnio skersmens vamzdynams paprastai reikia 10–12 mm sienelių storio.

3. Pasirinkite Pagal medžiagos rūšį

Q235B dažniausiai pasirenkamas žemo slėgio vamzdynų naudojimui dėl subalansuoto veikimo ir sąnaudų pranašumo.

Q355B tinka projektams, kuriems reikalingas didesnis stiprumas, o L245 dažniausiai naudojamas vamzdynų transportavimui, kur reikalingi specifiniai medžiagų standartai.

4. Programos nerekomenduojamos

Plonasienis spiralinis suvirintas plieninis vamzdis nerekomenduojamas aukšto slėgio naftos ir dujų vamzdynams, aukštos temperatūros garo sistemoms, sunkiems laikantiems poliams arba labai korozinei cheminei aplinkai.

Šioms reikmėms klientai turėtų pasirinkti plieninius vamzdžius, kurių slėgis yra aukštesnis, mechaninės savybės yra stipresnės arba atsparios korozijai.

Kodėl verta rinktis ZHONGTIAN plonasienį spiralinį suvirintą plieninį vamzdį?

1. Profesionalus plieno vamzdžių gamybos pajėgumas

ZHONGTIAN yra profesionalus plonasienių spiralinių suvirintų plieno vamzdžių gamintojas ir tiekėjas Kinijoje, teikiantis pritaikytus SSAW plieninių vamzdžių sprendimus tarptautiniams klientams.

Turėdamas profesionalią gamybos patirtį ir brandžius gamybos procesus, ZHONGTIAN remia įvairius inžinerinius projektus, įskaitant savivaldybės infrastruktūrą, pramoninius vamzdynus ir vandens transporto sistemas.

2. Individualūs gaminių sprendimai

ZHONGTIAN gali pateikti pritaikytus sprendimus pagal projekto reikalavimus, įskaitant vamzdžio skersmenį, sienelės storį, ilgį, medžiagos klasę ir antikorozinį apdorojimą.

Šis lankstumas leidžia klientams įsigyti tinkamų plonasienių SSAW plieno vamzdžių gaminių įvairioms darbo aplinkoms.

3. Griežta kokybės kontrolės sistema

Nuo žaliavų tikrinimo iki galutinio produkto bandymo ZHONGTIAN taiko griežtas kokybės valdymo procedūras visame gamybos procese.

Kiekvienas vamzdis pagamintas taikant kontroliuojamą suvirinimo technologiją, tikrinimo procedūras ir bandymo standartus, kad būtų užtikrinta stabili kokybė ir patikimas veikimas.

DUK

1. Ar plonasienį spiralinį suvirintą plieninį vamzdį galima naudoti šiltnamių konstrukcijoms?

Plonasieninis spiralinis suvirintas plieninis vamzdis gali būti naudojamas dideliems šiltnamio pamatams arba atraminėms kolonoms, kur reikalinga didesnio skersmens konstrukcinė atrama.

Tačiau įprastuose šiltnamių rėmuose dažniausiai naudojami mažesni cinkuoti apvalūs vamzdžiai arba ovalūs vamzdžiai, nes jie yra lengvesni, lengviau montuojami ir ekonomiškesni standartinei šiltnamio konstrukcijai.

2. Kuo skiriasi plonasienis SSAW plieninis vamzdis ir cinkuotas vamzdis?

Plonasienis SSAW plieninis vamzdis daugiausia skirtas didelio skersmens žemo slėgio skysčių transportavimui ir lengvoms konstrukcijoms.

Cinkuoti vamzdžiai paprastai yra mažesnio skersmens vamzdžiai, naudojami vandens sistemoms, pastoliams, šiltnamių konstrukcijoms ir bendroms statyboms. Abu produktai skirti skirtingiems inžineriniams tikslams.

3. Ar plonasienės spiralinis suvirintas plieninis vamzdis lengvai deformuosis?

Tinkamai parinktas ir sumontuotas kvalifikuotas plonasienis spiralinis suvirintas plieninis vamzdis turi pakankamą žiedo standumą ir atsparumą deformacijai.

Įprastomis palaidotomis arba antžeminėmis eksploatavimo sąlygomis vamzdis gali išlaikyti stabilų veikimą. Tačiau jis neturėtų būti naudojamas viršijus numatytą slėgio diapazoną arba didelės apkrovos ir labai ėsdinančiose aplinkose.
