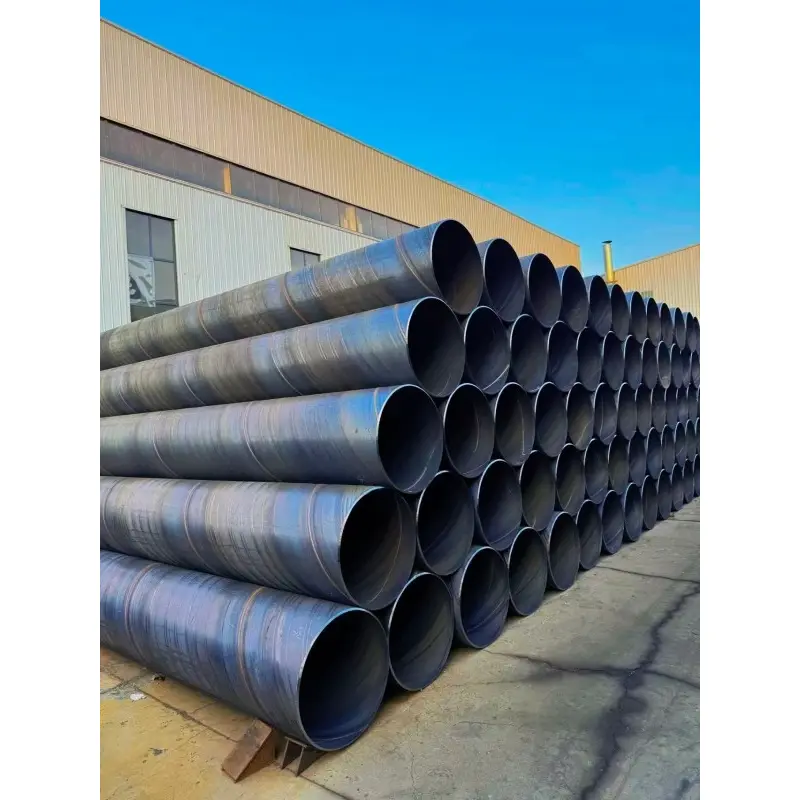

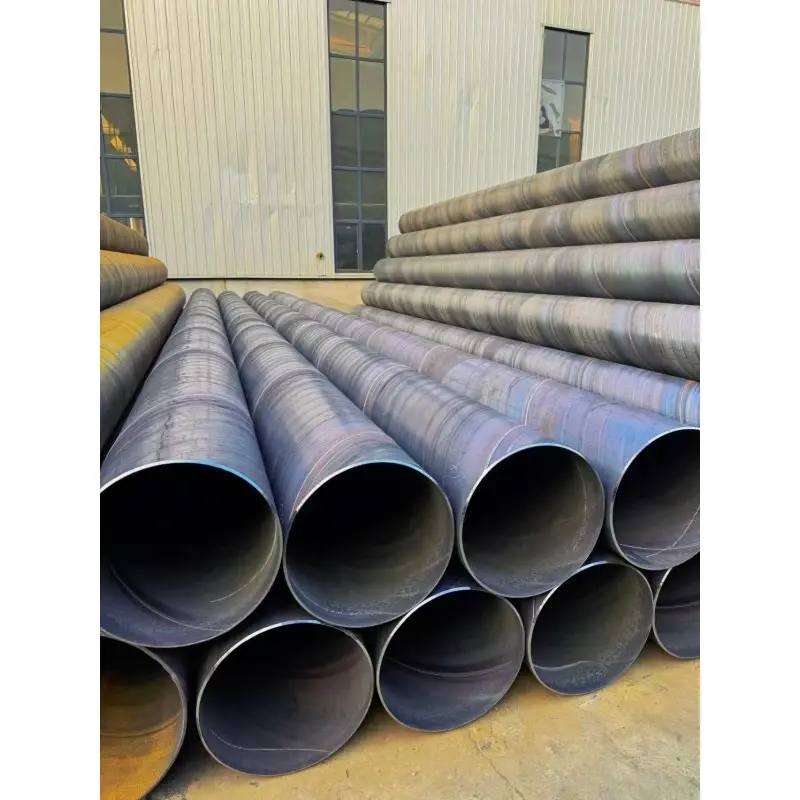

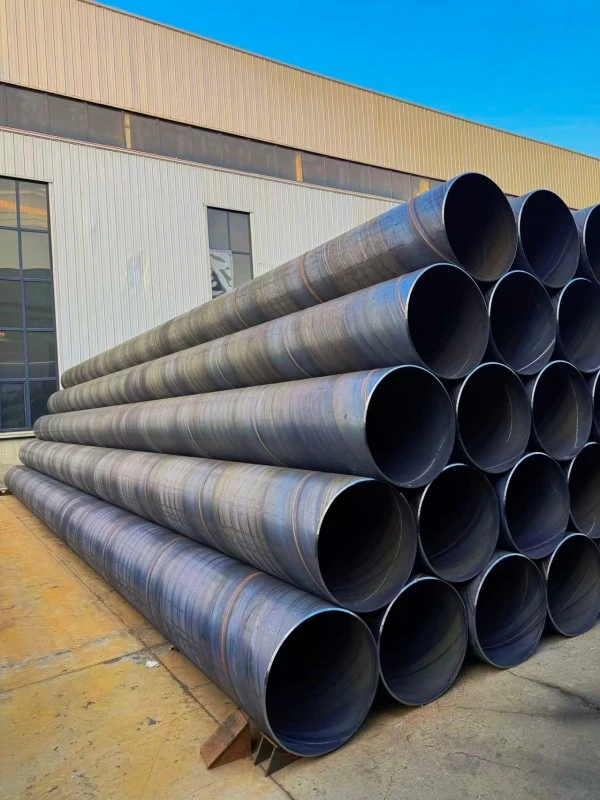

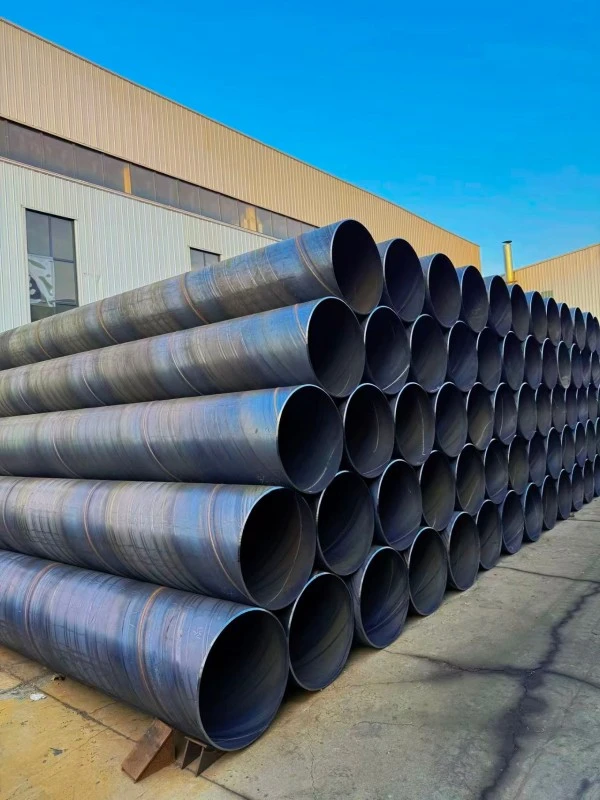

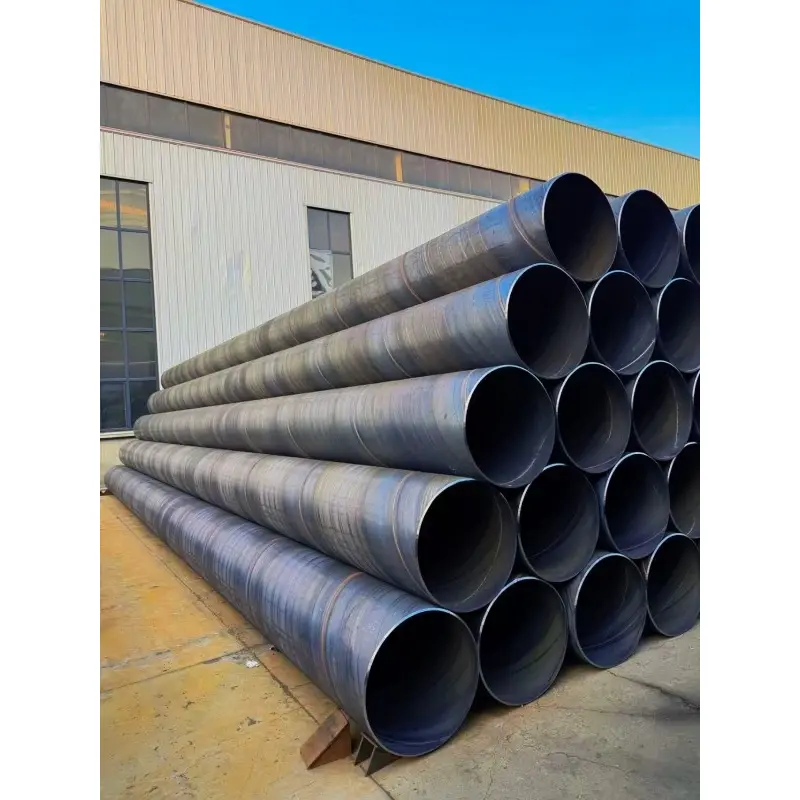

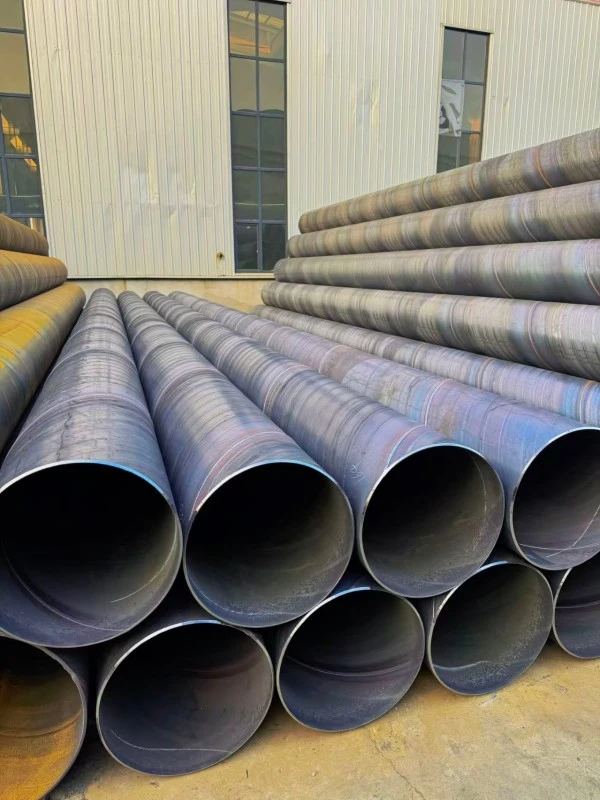

Didelio skersmens spiralinis suvirintas plieninis vamzdis

Didelio skersmens spiralinis suvirintas plieninis vamzdis gaminamas naudojant karšto valcavimo plieno juostas kaip žaliavas. Nepertraukiamo spiralės formavimo, vidinio ir išorinio dvipusio povandeninio lankinio suvirinimo, neardomojo bandymo ir hidraulinio slėgio bandymo metu plieninė juosta paverčiama didelio skersmens suvirintu plieniniu vamzdžiu.

Produktas daugiausia skirtas projektams, kuriems reikalingas didelis transportavimo pajėgumas, tolimojo vamzdyno įrengimas ir didelio skersmens konstrukcijų taikymas.

Plieninių vamzdžių pramonėje išorinis skersmuo ≥820 mm (DN800) paprastai laikomas dideliu skersmeniu. Vamzdžiai, kurių skersmuo φ1420 mm ir didesnis, paprastai priskiriami itin didelio skersmens plieniniams vamzdžiams.

Pagrindinės didelio skersmens SSAW plieno vamzdžių savybės yra didelio skersmens gamybos galimybė, subalansuotas įtempių pasiskirstymas, stiprus atsparumas deformacijai, didelis transportavimo efektyvumas ir tinkamumas didelio masto inžineriniams projektams.

Techninės specifikacijos

Didelio skersmens SSAW plieninio vamzdžio privalumai

1. Išskirtinis itin didelio skersmens gamybos pajėgumas

Didžiausias didelio skersmens spiralinio suvirinimo plieno vamzdžių privalumas yra galimybė pasiekti didelio skersmens gamybą naudojant spiralinio suvirinimo technologiją.

Palyginti su besiūliais plieniniais vamzdžiais ir kai kuriais tiesia siūle suvirintais vamzdžiais, spiralinio suvirinimo plieninių vamzdžių gamyba yra mažiau ribojama skersmens apribojimų. Jis gali užtikrinti stabilų vamzdžių, viršijančių φ3000 mm, gamybą, todėl tai yra idealus pasirinkimas didelio masto vandens perdavimui, komunalinių vamzdynų tinklams ir pramoniniams projektams.

ZHONGTIAN teikia pritaikytus didelio skersmens plieninių vamzdžių sprendimus pagal projekto reikalavimus, įskaitant skersmenį, sienelės storį, medžiagos klasę ir dangos parinktis.

2. Didelis transportavimo efektyvumas didelio srauto sistemoms

Didelio skersmens vamzdynų sistemos dažniausiai skirtos dideliems vandens, dujų ar pramoninių skysčių kiekiams transportuoti.

Didelio skersmens SSAW plieninis vamzdis užtikrina didesnį vidinį srauto plotą, sumažindamas srauto pasipriešinimą ir pagerindamas transportavimo efektyvumą. Tolimųjų perdavimo projektų atveju didinant vamzdžių skersmenį galima sumažinti reikalingų lygiagrečių vamzdynų skaičių ir optimizuoti bendras inžinerines investicijas.

3. Stabilus struktūrinis veikimas sudėtingomis sąlygomis

Didelio skersmens vamzdynai eksploatacijos metu gali patirti išorinį slėgį, grunto judėjimą ir įrengimo įtampą.

Spiralinė suvirinimo konstrukcija padeda tolygiai paskirstyti įtampą išilgai vamzdžio korpuso, pagerindama atsparumą deformacijai, pamatų nusėdimą ir išorines apkrovas. Dėl to didelio skersmens spiralinis suvirintas plieninis vamzdis tinka palaidotiems vamzdynams ir sudėtingoms geologinėms aplinkoms.

4. Sumažintas lauko suvirinimas ir greitesnė statyba

Tolimų vamzdynų projektų atveju lauko jungčių skaičius tiesiogiai veikia statybos efektyvumą ir eksploatavimo patikimumą.

Didelio skersmens spiralinis suvirintas plieninis vamzdis gali būti tiekiamas ilgesnio standartinio ilgio, paprastai 12 metrų, su pritaikytu ilgiu pagal projekto reikalavimus. Ilgesnės vamzdžių dalys sumažina lauko suvirinimo taškus, sutrumpina statybos laiką ir sumažina galimą nuotėkio riziką.

5. Geresnis ekonominis našumas dideliems projektams

Didelio skersmens inžineriniams projektams reikia visapusiškai atsižvelgti į medžiagų sąnaudas, transportavimo išlaidas ir įrengimo efektyvumą.

Palyginti su didelio skersmens besiūliais plieniniais vamzdžiais ir kai kuriais tiesių siūlių vamzdžiais, didelio skersmens SSAW plieno vamzdis užtikrina geresnes sąnaudas, kartu išlaikant reikiamas mechanines charakteristikas, todėl jis plačiai pasirenkamas dideliems infrastruktūros projektams.

6. Lankstus medžiagos ir sienos storio pasirinkimas

Skirtingoms inžinerinėms aplinkoms reikalingi skirtingi vamzdžių našumo lygiai.

ZHONGTIAN gali tiekti didelio skersmens spiralinį suvirintą plieninį vamzdį su skirtingomis medžiagų klasėmis ir sienelių storio deriniais, todėl klientai gali pasirinkti tinkamus sprendimus pagal slėgio reikalavimus, dirvožemio sąlygas, transportavimo terpę ir aptarnavimo aplinką.

Pagrindinės programos

1. Dideli savivaldybių vamzdynų tinklai

Didelio skersmens spiralinis suvirintas plieninis vamzdis yra plačiai naudojamas miesto vandens tiekimo sistemose, drenažo magistraliniuose vamzdynuose, nuotekų transportavimo tinkluose, lietaus vandens surinkimo sistemose ir miesto vandens perdavimo projektuose.

Dėl didelio srauto ir ekonomiškų konstrukcijos savybių jis tinka dideliems savivaldybių infrastruktūros projektams, kuriems reikalingas ilgalaikis eksploatavimas ir stabilus veikimas.

2. Vandens apsauga ir hidrotechnika

Didelio masto vandens taupymo projektams reikalingi vamzdynai su dideliu transportavimo pajėgumu ir patikimu konstrukciniu veikimu.

Didelio skersmens SSAW plieninis vamzdis dažniausiai naudojamas rezervuarų prijungimo vamzdynuose, siurblinių slėginiuose vamzdynuose, potvynių kontrolės sistemose, upių sankirtos vamzdynuose ir dideliuose vandens nukreipimo projektuose.

3. Naftos ir dujų gabenimas dideliais atstumais

Didelio skersmens vamzdynai padeda pagerinti žalios naftos, gamtinių dujų, rafinuotos naftos transportavimo ir naftos telkinių surinkimo sistemų transportavimo efektyvumą.

Atsižvelgiant į projekto slėgio reikalavimus ir tarptautinius vamzdynų standartus, tokias medžiagas kaip L245, L360, X52, X60 ir X70 galima pasirinkti taip, kad jos atitiktų skirtingas dujotiekio sąlygas.

4. Didelio skersmens polių pamatų ir atramų inžinerija

Dėl didelio dydžio ir konstrukcijos stabilumo didelio skersmens spiralinis suvirintas plieninis vamzdis gali būti naudojamas tiltų pamatuose, uostų statyboje, aukštybiniuose pastatuose, didelio skersmens polių korpusuose ir laikinose laikančiose konstrukcijose.

Jis užtikrina patikimą atramą ir tinka projektams, kuriems reikalingi didelio skersmens pamatų komponentai.

5. Pramoniniai vėdinimo ir proceso vamzdynai

Didelio skersmens spiraliniai suvirinti vamzdžiai taip pat naudojami pramoninėse vėdinimo sistemose, dulkių šalinimo vamzdynuose, elektrinių aušinimo vandens sistemose, chemijos gamyklų cirkuliaciniuose vamzdynuose, pramoninių procesų transportavimo sistemose.

Didelio skersmens konstrukcija padeda pagerinti transportavimo pajėgumus ir palaiko efektyvų pramoninį darbą.

6. Požeminių komunalinių koridorių ir tunelių projektai

Požeminėje inžinerijoje didelio skersmens SSAW plieninis vamzdis gali būti naudojamas įvairiems komunaliniams koridoriams, tunelių vamzdynų sistemoms ir požeminiam transportavimui.

Jo didelio skersmens galimybė padeda pagerinti dujotiekio integravimą ir optimizuoti požeminės erdvės panaudojimą.

Gamybos procesas

1. Plieninės juostos paruošimas

Gamyba pradedama nuo karšto valcavimo plieno juostų, parinktų pagal reikiamą skersmenį, sienelės storį ir medžiagos rūšį.

Plieninės juostos yra išvyniotos, išlygintos ir apdorojamos kraštais, kad būtų užtikrinti tikslūs formavimo matmenys ir stabilios suvirinimo sąlygos.

2. Spiralinio formavimo valdymas

Paruošta plieninė juosta kontroliuojamais gamybos parametrais nuolat formuojama į spiralinio vamzdžio formą.

Šio proceso metu vamzdžio apvalumas, skersmens tikslumas ir formavimo stabilumas yra kruopščiai kontroliuojami, siekiant užtikrinti patikimus galutinius gaminius.

3. Dvipusis povandeninis lankinis suvirinimas

Vidinės ir išorinės spiralinės siūlės suvirinamos naudojant dvipusio povandeninio lankinio suvirinimo technologiją.

Šis suvirinimo būdas užtikrina stabilų suvirinimo įsiskverbimą, patikimą jungties stiprumą ir pastovų mechaninį veikimą didelio skersmens vamzdynams.

4. Patikrinimas ir paviršiaus apdorojimas

Po suvirinimo kiekvienam vamzdžiui atliekamos griežtos tikrinimo procedūros, įskaitant ultragarsinį bandymą, rentgeno patikrinimą, matmenų patikrinimą ir hidraulinio slėgio bandymą.

Atsižvelgiant į klientų reikalavimus, prieš išsiunčiant vamzdžius galima tiekti su nuožulniais galais, paviršiaus apdorojimu ir antikorozinėmis dangomis.

Apsauga nuo korozijos ir tarnavimo laikas

1. Požeminiai vandens ir komunaliniai vamzdynai

Įprastiems palaidotiems vandens tiekimo ir drenažo projektams didelio skersmens spiralinis suvirintas plieno vamzdis gali naudoti epoksidinę akmens anglių deguto dangą arba IPN8710 antikorozinę dangą.

Esant tinkamoms montavimo sąlygoms, eksploatavimo laikas paprastai gali siekti 15–20 metų, priklausomai nuo dirvožemio aplinkos ir priežiūros sąlygų.

2. Tolimojo perdavimo vamzdynai

Aukšto standarto naftos, dujų ir vandens perdavimo projektams dažniausiai pasirenkama 3PE trijų sluoksnių polietileno danga.

Ši dangų sistema užtikrina puikų atsparumą drėgmei, dirvožemio korozijai ir išoriniams pažeidimams. Tinkamomis sąlygomis ji tarnauja ilgiau nei 30 metų.

3. Taikymas lauke ir pramonėje

Lauko vamzdynams, vėdinimo sistemoms ir plieninėms konstrukcijoms antikorozinis gruntas kartu su paviršiaus dažais gali užtikrinti veiksmingą apsaugą nuo atmosferos korozijos.

Numatomas tarnavimo laikas paprastai yra apie 10–15 metų, priklausomai nuo aplinkos sąlygų.

4. Paraiškos laikinam fondui

Laikinam polių apvalkalui ir trumpalaikėms statyboms gali pakakti paprasto rūdžių pašalinimo ir dažymo.

Apsaugos būdas gali būti parenkamas pagal projekto trukmę ir aktualius aplinkosaugos reikalavimus.

Pasirinkimo vadovas

1. Pasirinkite skersmenį pagal srauto reikalavimus

Didelio skersmens spiralinio suvirinto plieno vamzdžio skersmens pasirinkimas turėtų būti pagrįstas reikiamu transportavimo pajėgumu, srautu ir sistemos konstrukcija.

Didelio srauto reikmėms paprastai pasirenkami didelio skersmens DN800 ir didesni plieniniai vamzdžiai, siekiant pagerinti transportavimo efektyvumą ir sumažinti vamzdynų skaičių.

2. Suderinkite sienos storį su slėgiu ir montavimo sąlygomis

Didesnis darbinis slėgis, gilesnis įkasimo gylis ir sudėtingesnės geologinės sąlygos reikalauja storesnio sienelės storio.

Tinkamas sienelės storis turėtų būti parenkamas pagal inžinerinius skaičiavimus, o ne tiesiog pasirenkant storiausią variantą.

3. Pasirinkite medžiagą pagal pritaikymą

Bendriems žemo slėgio savivaldybių projektams dažniausiai pasirenkamas Q235B.

Vidutinio ir didelio stiprumo reikmėms tinka Q355B. Naftos ir dujų magistraliniams vamzdynams L245, L360, X52, X60 ir X70 vamzdynų plienai parenkami pagal reikalaujamus standartus.

4. Atsižvelkite į korozijos aplinką

Pakrantės zonoms, druskos aplinkai ir korozinių medžiagų transportavimo sistemoms reikia pasirinkti aukštesnio lygio antikorozinę apsaugą.

Tinkamas dangos pasirinkimas padeda prailginti tarnavimo laiką ir sumažinti priežiūros reikalavimus.

5. Optimizuokite vamzdžio ilgį statybos efektyvumui užtikrinti

Ilgų atstumų vamzdynų projektuose ilgesnės vamzdžių dalys gali sumažinti lauko suvirinimo taškus.

ZHONGTIAN gali pateikti pritaikytus vamzdžių ilgius pagal transportavimo sąlygas ir statybos reikalavimus.

Kodėl verta rinktis didelio skersmens spiralinį suvirintą plieninį vamzdį ZHONGTIAN?

1. Profesionalus didelio skersmens vamzdžių gamybos pajėgumas

ZHONGTIAN yra profesionalus didelio skersmens spiralinių suvirintų plieno vamzdžių gamintojas ir tiekėjas Kinijoje, specializuojasi didelio skersmens SSAW plieninių vamzdžių gamyboje.

Naudodamas pažangią spiralinio suvirinimo technologiją ir lanksčias gamybos galimybes, ZHONGTIAN padeda klientams pritaikyti infrastruktūros, pramonės ir energetikos projektų sprendimus.

2. Individualūs inžineriniai sprendimai

ZHONGTIAN teikia pritaikytus sprendimus, apimančius skersmenį, sienelės storį, medžiagos klasę, vamzdžio ilgį ir antikorozinį apdorojimą.

Tai leidžia klientams pasirinkti tinkamus didelio skersmens plieno vamzdžių gaminius skirtingoms darbo aplinkoms.

3. Griežta kokybės kontrolės sistema

Nuo žaliavų tikrinimo iki gatavo vamzdžių bandymo ZHONGTIAN taiko griežtas kokybės valdymo procedūras.

Atliekant ultragarsinį bandymą, rentgeno patikrinimą, hidraulinį bandymą ir matmenų patikrinimą, kiekvienas vamzdis yra pagamintas taip, kad būtų užtikrinta stabili kokybė ir patikimas veikimas.

DUK

1. Kuo skiriasi didelio skersmens spiralinis vamzdis nuo didelio skersmens tiesios siūlės vamzdžio?

Didelio skersmens spiralinis suvirintas plieninis vamzdis daugiausia parenkamas ilgo nuotolio vamzdynams, palaidotiems projektams ir didelio srauto transportavimo sistemoms dėl lankstaus skersmens gamybos galimybių ir išlaidų pranašumų.

Didelio skersmens tiesių siūlių vamzdžiai gali turėti pranašumų kai kuriose srityse, kuriose reikia didelio matmenų tikslumo arba specifinių inžinerinių sąlygų. Pasirinkimas turėtų priklausyti nuo projekto reikalavimų.

2. Ar didelio skersmens spiraliniu būdu suvirintą plieninį vamzdį galima naudoti virš žemės?

Taip. Didelio skersmens SSAW plieninis vamzdis gali būti naudojamas antžeminiams darbams, kai suprojektuotos tinkamos atraminės konstrukcijos. Kadangi didelio skersmens vamzdžiai turi didelį svorį, atramų atstumas, apkrovos apskaičiavimas ir montavimo metodai turi atitikti inžinerinio projektavimo reikalavimus, kad būtų išvengta deformacijos.

3. Koks yra didžiausias didelio skersmens spiralinio suvirinto plieno vamzdžio skersmuo?

ZHONGTIAN paprastai gali gaminti didelio skersmens spiralinį suvirintą plieninį vamzdį iki φ3620 mm (DN3600). Dėl specialių inžinerinių reikalavimų galima aptarti pritaikytas didesnio skersmens specifikacijas pagal projekto sąlygas.
