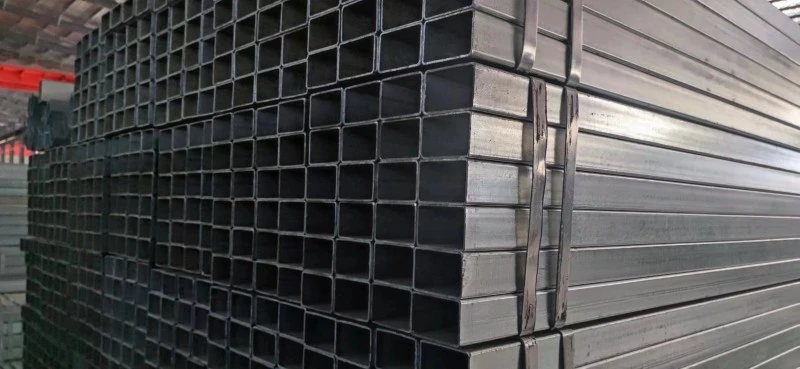

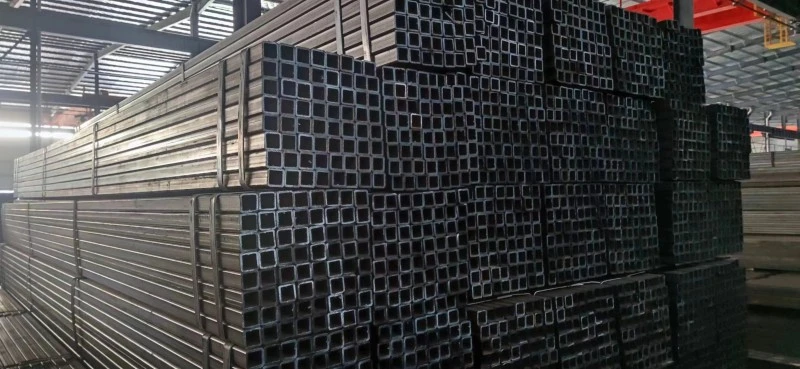

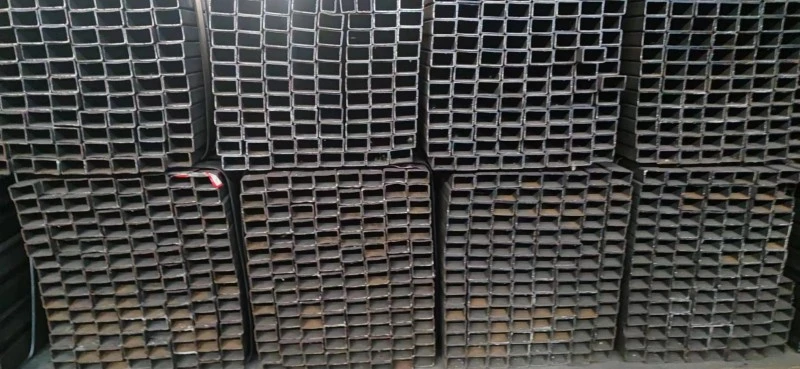

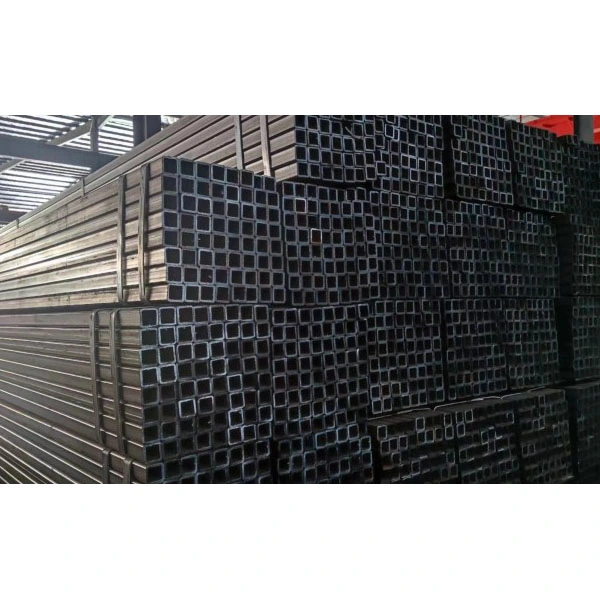

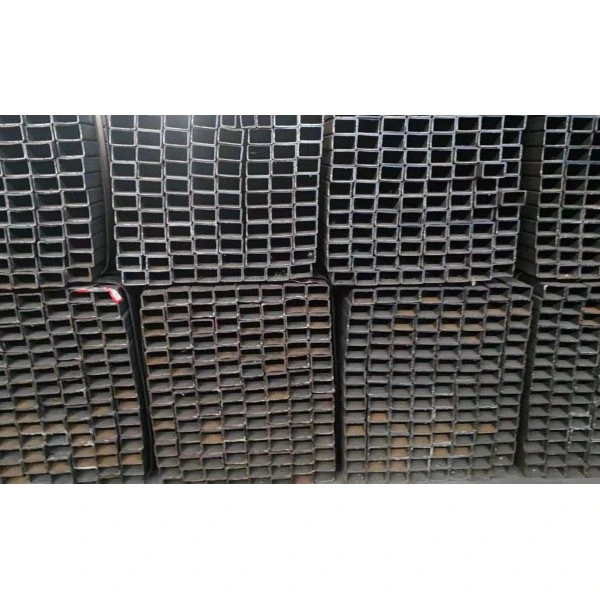

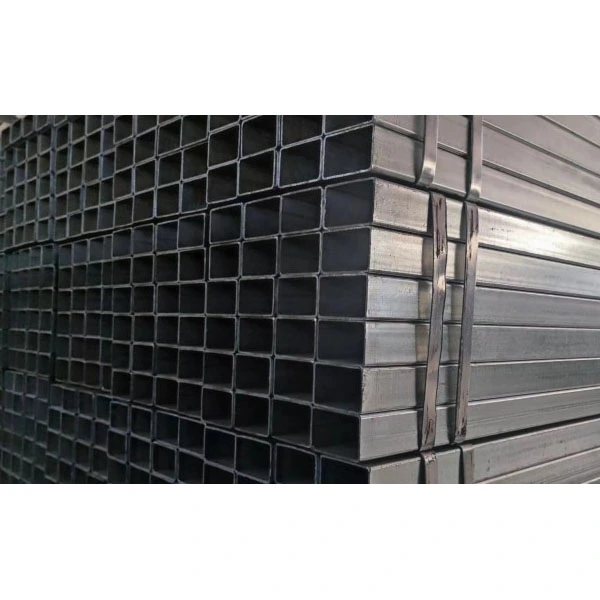

Stačiakampis ir kvadratinis plieno vamzdis

ZHONGTIAN stačiakampiai ir kvadratiniai plieno vamzdžiai, daugiausia gaminami naudojant šalto lenkimo ir aukšto dažnio suvirinimo procesus, yra konstrukciniai profiliai, pasižymintys puikiomis visapusiškomis savybėmis. Naudojant standartizuotus gamybos procesus ir griežtą kokybės kontrolės sistemą, produktai pasižymi plačiu specifikacijų asortimentu, puikiu tvirtumu, lengvu montavimu ir dideliu ekonomiškumu. Kaip visapusiškas tiekėjas, integruojantis mokslinius tyrimus ir plėtrą, gamybą ir pardavimą, Kinijoje įsikūręs ZHONGTIAN aptarnauja pasaulinius klientus su savo profesionaliomis gamyklos galimybėmis. Jos gaminiai plačiai naudojami statybos, komunalinės inžinerijos, mašinų, fotovoltinės ir kitose pramonės šakose, teikiant patikimus medžiagų sprendimus įvairiems inžineriniams projektams.

Pagrindiniai apibrėžimai ir specifikacijos

1. Produkto apibrėžimai

- Kvadratinis vamzdis: kvadratinis skerspjūvis, kurio visos keturios kraštinės yra vienodo ilgio (pvz., 20 × 20 mm).

- Stačiakampis vamzdis: stačiakampis skerspjūvis nevienodo kraštinių ilgio (pvz., 20 × 30 mm).

- Proceso klasifikacija: šaltai lenktas aukšto dažnio suvirintas vamzdis (pagrindinė rinka), besiūliai kvadratiniai ir stačiakampiai vamzdžiai, karštai valcuoti kvadratiniai ir stačiakampiai vamzdžiai.

2. Standartinių dydžių diapazonas

- Kvadratinis vamzdis: 20×20 mm～500×500 mm

- Stačiakampis vamzdis: 30×50 mm～200×400 mm

- Sienelės storis: 0,8 mm～20 mm (storasieniai vamzdžiai ≥6 mm)

- Standartinis ilgis: 6 metrai, 9 metrai, 12 metrų; pagal užsakymą galimi pasirinkti ilgiai.

3. Dažniausiai naudojamos medžiagos

- Q235B: Bendrosios paskirties anglinis plienas, tinkamas statybinėms konstrukcijoms, įvairioms atramoms ir apsauginiams turėklams.

- Q355B/C/D/E: Mažai legiruotas didelio stiprumo plienas, daugiausia naudojamas plieninių konstrukcijų sijose ir kolonose, laikančiųjų rėmuose ir pramonės įmonėse.

- 20# ir 45# plienas: tinkamas apdirbimui, įvorėms, įrangos rėmams ir kt.

- Cinkuotas plienas: yra karštai ir šaltai cinkuotas, pasižymintis puikiu atsparumu korozijai ir tinkamas lauko įrenginiams bei fotovoltiniams laikikliams.

4. Įgyvendinti standartai

- GB/T 6728-2017 šalto formavimo plieno profiliai (plačiausiai naudojami)

- GB/T 3094 šaltai tempti specialios formos plieniniai vamzdžiai

- GB/T 17239, GB/T 19418 atitinkami suvirintų kvadratinių ir stačiakampių vamzdžių standartai

- Cinkuoti gaminiai: GB/T 13912, GB/T 2518

Gamybos procesas

1. Aukšto dažnio suvirinti kvadratiniai ir stačiakampiai vamzdžiai (pagrindinis procesas)

- Žaliavos: karšto valcavimo / šalto valcavimo plieno juosta

- Gamybos srautas: išvyniojimas → niveliavimas → kirpimas → šaltas lenkimas į apvalius vamzdelius → aukšto dažnio atsparumo suvirinimas → suvirinimo siūlių pašalinimas → apvalių vamzdžių pavertimas kvadratiniais / stačiakampiais → formavimas ir apdaila → pjovimas pagal ilgį → tiesinimas → kokybės patikra → pakavimas ir sandėliavimas

- Produkto savybės: Didelis matmenų tikslumas, lygus paviršius, didelis gamybos efektyvumas ir prieinama kaina.

2. Besiūliai kvadratiniai ir stačiakampiai vamzdžiai

Formuojamas iš besiūlių apvalių vamzdžių šalto tempimo ir ekstruzijos būdu, be suvirinimo siūlių ant vamzdžio sienelės, pasižymintis puikiu atsparumu slėgiui ir bendram stiprumui. Šie gaminiai, daugiausia naudojami aukšto slėgio įrenginiuose, tiksliosiose mašinose ir specialiose laikančiose konstrukcijose, yra gana brangūs.

3.Karšto valcavimo stačiakampiai ir kvadratiniai plieno vamzdžiai

Jie formuojami tiesiogiai karšto valcavimo būdu, visų pirma gaminant didelio dydžio storasienius gaminius. Plienas turi didelį stiprumą ir mažą liekamąjį įtempį, todėl jis yra tinkamiausia medžiaga sunkiųjų plieno konstrukcijų projektavimui.

Pagrindiniai našumo pranašumai

1. Didelis lenkimo standumas ir puikus konstrukcijos stabilumas

Didelis inercijos momentas, užtikrinantis puikų atsparumą lenkimui ir sukimui. Esant tokiam pačiam svoriui, jo bendras našumas yra pranašesnis už apvalius vamzdžius, todėl idealiai tinka sijoms, kolonoms ir bendriems rėmams.

2. Reguliarus skerspjūvis ir paprastas montavimas

Vamzdis yra tiesus ir turi aštrius kraštus, todėl jį galima lengvai suvirinti ir prisukti varžtais, prisitaikant prie modulinės konstrukcijos metodų.

3. Didelis erdvės panaudojimas

Kampinė konstrukcija leidžia tvirtai montuoti prie sienų ir kolonų, todėl išplanavimas yra kompaktiškas ir estetiškas, efektyviai taupantis erdvę.

4.Puiki paviršiaus kokybė ir atsparumas korozijai

Tinka dažymui, cinkavimui ir milteliniam dažymui, gali būti naudojamas ilgą laiką lauke ir drėgnoje aplinkoje.

5. Išsamios specifikacijos ir didelis universalumas

Produktų asortimentas apima viską nuo lengvų dekoratyvinių vamzdžių iki sunkiųjų apkrovą nešančių vamzdžių ir gali pakeisti kampinį plieną, kanalinį plieną ir įprastus apvalius vamzdžius, todėl mažesnės bendros naudojimo išlaidos.

Taikymo sritys

1. Statybinės plieninės konstrukcijos: gamyklinės sijos ir kolonos, plieniniai rėmai, kolonos, stogo sijos, užuolaidinės sienų sijos

2. Komunalinė inžinerija: kelių apsauginiai turėklai, gatvių apšvietimo stulpai, eismo atramos, tiltų turėklai, savivaldybės atraminės atramos

3. Mašinų gamyba: įrangos rėmai, įrangos pagrindai, darbastaliai, konvejerių atramos, dėžių konstrukcijos

4. Fotoelektra ir nauja energija: fotovoltinės atramos, energijos kaupimo spintelių rėmai, vėjo energiją palaikantys konstrukciniai komponentai

5. Apdaila

6. Automobiliai ir logistika: transporto priemonių rėmai, automobilių važiuoklės dalys, konteinerių konstrukcijos

7. Žemės ūkis ir šiltnamiai: Šiltnamių karkasai, šiltnamių laikančios konstrukcijos

Praktiniai taikymo atvejai

Atvejo tyrimas: didelio masto fotovoltinės elektrinės projektas Šiaurės vakarų Kinijoje

50 MW fotovoltinė elektrinė Gansu provincijoje naudojo Zhongtian Q355B karštai cinkuotus stačiakampius vamzdžius (120 × 80 × 4 mm), kad sukurtų fotovoltinę atramos sistemą.

- Projekto iššūkiai: vietinėje vietovėje pučia stiprūs vėjai ir ekstremalūs temperatūros svyravimai, todėl atraminė konstrukcija turi turėti išskirtinį struktūrinį stabilumą ir atsparumą korozijai.

- Sprendimas: stačiakampių ir kvadratinių plieninių vamzdžių cinkuoto sluoksnio storis yra 550 gramų kvadratiniam metrui, o tai užtikrina puikią apsaugą nuo korozijos. Didelio stiprumo Q355B medžiaga gali atlaikyti iki 25 metrų per sekundę vėjo apkrovas, o stačiakampis skerspjūvis leidžia racionaliau išdėstyti fotovoltines plokštes ir efektyviau išnaudoti erdvę.

- Projekto rezultatai: projektas sėkmingai baigtas 2025 m., viso proceso metu nekilo jokių kokybės problemų. Atraminė konstrukcija išliko stabili net ekstremaliomis oro sąlygomis, o lyginant su tradiciniais kampinio plieno sprendimais, vėlesnės priežiūros išlaidos sumažėjo 30%.

Kokybės tikrinimo standartai:

1. Išvaizdos patikrinimas: paviršiuje neturi būti įtrūkimų, raukšlių ir akivaizdžių įlenkimų; vamzdžių kraštai ir kampai turi būti skaidrūs ir taisyklingi.

2. Matmenų patikrinimas: patikrinkite kraštų ilgį, sienelės storį, vertikalumą, tiesumą ir sukimą.

3. Mechaninio veikimo bandymas: atlikite tempimo, lenkimo, išlyginimo ir smūgio bandymus pagal medžiagų reikalavimus.

4. Suvirinimo patikrinimas: Aukšto dažnio suvirintų vamzdžių siūlės turi būti nepažeistos, be įtrūkimų ir neužbaigtų suvirinimo siūlių.

5. Cinkuotos dangos patikrinimas: jei vamzdžiai yra cinkuoti, patikrinkite dangos storį ir sukibimą bei atlikite druskos purškimo bandymą.

Produktų klasifikacija

1. Pagal medžiagą: paprastas anglinis plienas, mažai legiruotas didelio stiprumo plienas, cinkuoto plieno vamzdis, nerūdijančio plieno vamzdis

2. Pagal sienos storį: plonasienis vamzdis (≤3 mm), vidutinis sienelis, storasienis vamzdis (≥6 mm)

3. Pagal paviršiaus apdorojimą: juodas vamzdis (plikas vamzdis), karštai cinkuotas vamzdis, šaltai cinkuotas vamzdis, dažytas vamzdis, milteliniu būdu padengtas vamzdis

4. Pagal gamybos procesą: aukšto dažnio suvirintas vamzdis, besiūlis vamzdis, karšto valcavimo vamzdis

Panašių produktų palyginimas

1. Stačiakampis ir kvadratinis vamzdis VS apvalus vamzdis

- Stačiakampis ir kvadratinis vamzdis: didelis lenkimo standumas, patogus montavimas, didelis vietos panaudojimas

- Apvalus vamzdis: puikus sukimosi charakteristikos, labiau tinkamas skysčiams transportuoti, mažesnis vėjo pasipriešinimas

2. Stačiakampis ir kvadratinis vamzdis VS kanalinis plienas / kampinis plienas

- Stačiakampis ir kvadratinis vamzdis: uždaras skerspjūvis, didelis standumas, stiprus atsparumas sukimui, lengvai nedeformuojamas, tvarkinga ir graži išvaizda

- Kanalo plienas / kampinis plienas: atviras skerspjūvis, silpnesnis bendras standumas, lengva susukti ir deformuotis, prastas atsparumas rūdims

DUK

1 klausimas: kas yra stačiakampis ir kvadratinis plienas? Vamzdis?

A: Kvadratiniai ir stačiakampiai plieniniai vamzdžiai yra tuščiavidurės plieninės medžiagos, turinčios kvadratinį arba stačiakampį skerspjūvį, taip pat žinomos kaip kvadratiniai arba stačiakampiai vamzdžiai. Produktai daugiausia gaminami naudojant šalto lenkimo ir aukšto dažnio suvirinimo procesus, tačiau yra ir besiūlių bei karšto valcavimo variantų. Jie plačiai naudojami konstrukcijų statyboje, atramų gamyboje, inžinerinėje apkrovoje ir apdailoje.

2 klausimas: kuo skiriasi kvadratiniai ir stačiakampiai vamzdžiai?

A: kvadratiniai vamzdžiai turi keturias vienodo ilgio puses (pvz., 100 × 100 mm), todėl įtempiai pasiskirsto visomis kryptimis; Stačiakampiai vamzdžiai turi nevienodą kraštinių ilgį (pvz., 100 × 50 mm), todėl galima lanksčiai pasirinkti pagal įtempių kryptį ir prisitaikymą prie skirtingų apkrovos reikalavimų.

3 klausimas: kaip atskirti plonasienius, vidutinės sienelės ir storasienius vamzdžius?

A: Pramonės standarto klasifikacija yra tokia:

- Plonasieniai vamzdžiai: sienelės storis ≤ 3 mm, dažniausiai naudojami dekoratyviniams dizainams ir lengvoms atramoms.

- Vidutinės sienelės vamzdžiai: Sienelės storis 3–6 mm, naudojami bendroms konstrukcijoms.

- Storasieniai vamzdžiai: Sienelės storis ≥ 6 mm, tinka laikančiosioms sijoms ir kolonoms bei sunkioms atraminėms konstrukcijoms.
