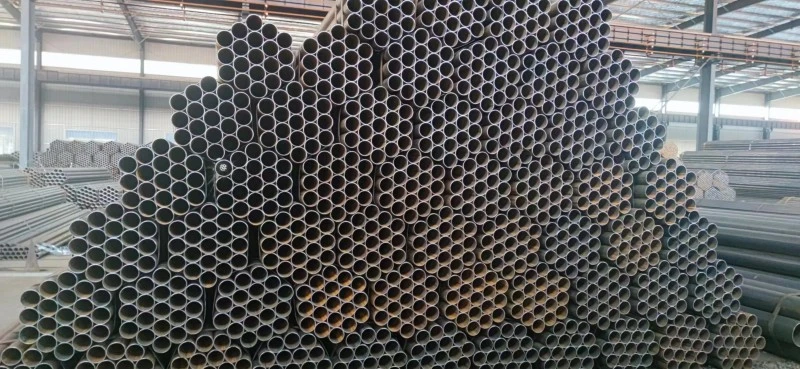

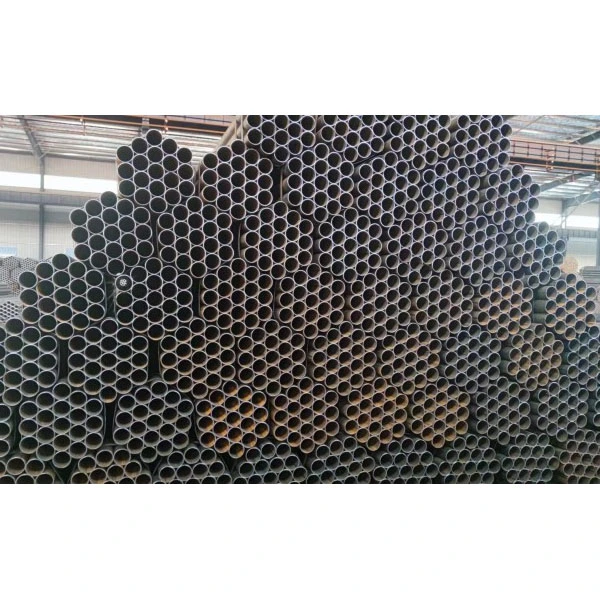

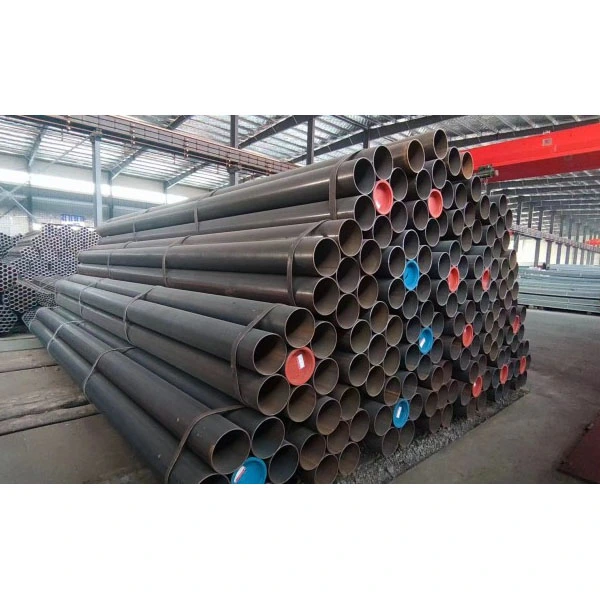

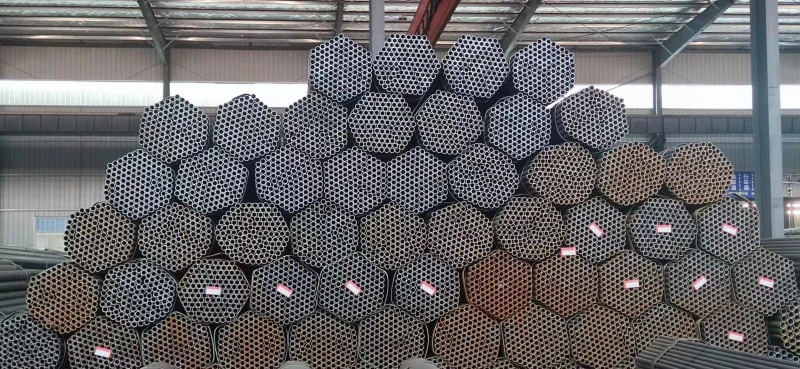

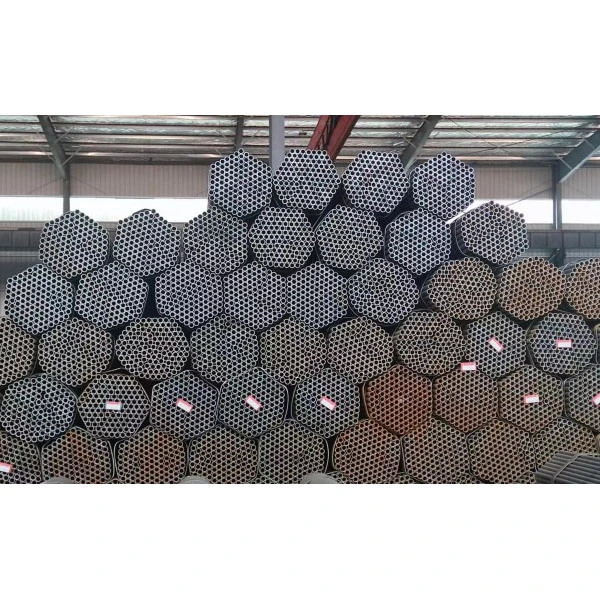

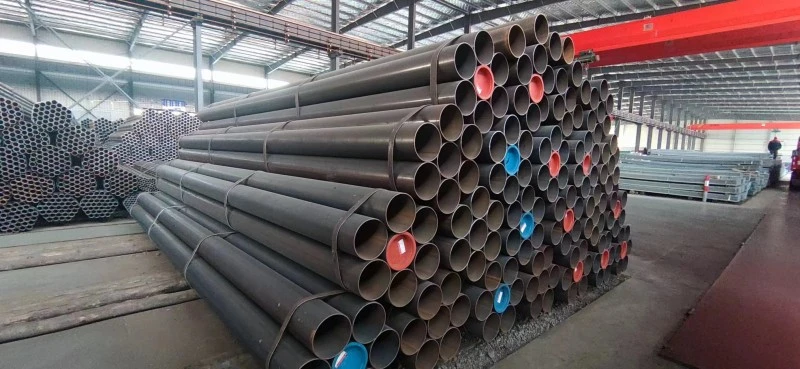

Plonasieninis išilginis suvirintas plieninis vamzdis

„Zhongtian“ plonasienis išilginis suvirintas plieninis vamzdis yra lengvas plieninis vamzdis, pagamintas iš juostinio plieno arba plieno plokštės kaip pagrindinė medžiaga, valcuojamas ir suvirinamas išilgai vienos išilginės siūlės.

- Sienelės storis: 1,0–6 mm

- Išorinis skersmuo: Φ20–Φ610 mm (bendrosios specifikacijos Φ33–Φ426 mm)

- Standartinis ilgis: 6 metrų, 12 metrų, taip pat galimi pasirinktiniai ilgiai

- Pagrindinis procesas: aukšto dažnio varžinis suvirinimas (ERW/HFW)

– Standartai: GB/T 3091-2025, GB/T 13793-2016, ASTM A53

Bendros medžiagos ir mechaninės savybės

Plonasienis išilginis suvirintas plieninis vamzdis yra pagamintas iš aukštos kokybės anglinio plieno, subalansuojantis konstrukcijos stiprumą ir apdorojimo efektyvumą:

1 Q195: takumo stipris ≥ 195 MPa, tinka pastoliams, apsauginiams turėklams ir žemo slėgio vandens vamzdynams

2 Q215A/B: takumo stipris ≥ 215 MPa, daugiausia naudojamas skysčiams transportuoti ir bendriems konstrukciniams vamzdžiams

3 Q235B: takumo stipris ≥ 235 MPa MPa, universaliausias, plačiai naudojamas statybose, vandens tiekimo ir kanalizacijos bei dujų perdavimo srityse.

4 Q355B: takumo stipris ≥ 355 MPa, tinka laikančiųjų konstrukcijų ir mechaninių įrenginių gamybai.

Gamybos procesas

Kaip profesionalus gamintojas, Zhongtian taiko visiškai automatizuotą tikslaus gamybos procesą:

1. Išvyniojimas → Lygiavimas → Kraštų apipjaustymas

2. Formavimo procesas: Įrengti 7–9 gradiento ritinėlių rinkiniai, palaipsniui valcuojami ir formuojami, kad būtų išvengta įtempių koncentracijos problemų.

3. Aukšto dažnio suvirinimas: darbinis dažnis 100–500 kHz, vamzdžio ruošinio kraštas akimirksniu įkaitinamas iki 1300–1500 ℃, kad ištirptų, o tada metalurginis sujungimas užbaigiamas ekstruzijos voleliais. Suvirinimui nereikia metalo užpildo.

4. Suvirinimo rutuliuko pašalinimas → Vidutinio dažnio atkaitinimas stresui sumažinti → Dydžio nustatymas ir tiesinimas

5. Pjaustymas pagal ilgį → Eksploatacinių savybių patikrinimas → Antikorozinis apdorojimas → Gatavo produkto pakuotė

- Suvirinimo greitis: 20–30 m/min, iki 60 m/min

- Suvirinimo stipris: ne mažiau kaip 90 % pagrindinės medžiagos stiprumo

- Matmenų leistinos nuokrypos: išorinio skersmens paklaida ±0,5 mm, sienelės storio vienodumas ≥98 %

Pagrindiniai privalumai

1. Lengvas ir ekonomiškas: 20–30 % lengvesni nei besiūliai plieniniai vamzdžiai, kurių specifikacijos yra tokios pačios, todėl bendras išlaidas sumažina 15–25 %.

2. Tikslūs matmenys: lygus vamzdžio paviršius, griežta tolerancijos kontrolė, puikus šalto lenkimo ir suvirinimo efektyvumas bei patogus montavimas.

3. Didelis gamybos pajėgumas: greitas suvirinimo greitis, priklausantis nuo gamyklos didelio masto gamybos pajėgumų, leidžiančių greitai tiekti didelius kiekius.

4. Stabilios suvirinimo siūlės: paprastas įtempių pasiskirstymas vienoje tiesioje siūlėje, mažiau linkęs į įtempių superpoziciją, todėl yra geresnis atsparumas nuovargiui.

Kokybės kontrolės sistema

Griežtas bandymas viso proceso metu, siekiant užtikrinti gaminio saugumą:

- Visas hidrostatinis bandymas: bandomasis slėgis 2,5 MPa, slėgis palaikomas 1 minutę be nuotėkio

- Neardomasis bandymas: sūkurinių srovių bandymas ir ultragarso bandymo aprėptis

- Mechaninis bandymas: atliekami keli bandymai, įskaitant išlyginimo, išplitimo ir tempimo bandymus

- Visiškas atsekamumas: medžiagų ataskaitų, krosnies partijų numerių ir partijų gamybos įrašų saugojimas.

Pagrindinės taikymo sritys

Plonasieniai išilginiai suvirinti plieniniai vamzdžiai tinka įvairiems žemo slėgio skysčių transportavimui ir lengvoms konstrukcijoms:

1. Pastato konstrukcija: plieninės konstrukcijos sijos ir kolonos, pastoliai, užuolaidų sienų atramos, turėklai

2. Komunalinė inžinerija: vandens tiekimo ir drenažo vamzdynai, žemo slėgio dujų perdavimas, priešgaisriniai purkštuvai

3. Žemės ūkis ir vandens apsauga: drėkinimo vamzdynai, giluminių gręžinių siurblių vamzdžiai, vandens valymo vamzdynai

4. Mašinos ir lengvoji pramonė: konvejerių ritinėliai, variklių korpusai, baldų vamzdžiai, treniruoklių įranga

5. Maitinimas ir ryšiai: kabelių apsauginiai vamzdžiai, kanalizacijos vamzdžiai, kabelių lovelių atramos

Realaus pasaulio taikymo atvejis

Didelis komercinio komplekso projektas Šanchajuje (2024 m.)

Projekto reikalavimai: Įsigykite 12 000 metrų Φ48 × 3,0 mm Q235B vamzdžio, skirto naudoti kaip pastolių ir užuolaidų sienelių atraminius vamzdžius, atitinkančius GB/T 3091 standartą. Vamzdžiai turi būti lengvi, tikslūs matmenimis ir karštai cinkuoti, kad būtų apsaugota nuo korozijos.

Zhongtian sprendimas: naudojant aukšto dažnio atsparumo suvirinimo technologiją, gaminant plonasienius išilginius suvirintus plieninius vamzdžius, kurių cinko dangos storis ne mažesnis kaip 30 mikrometrų.

Taikymo efektai

1. Palyginti su besiūliais plieniniais vamzdžiais, bendros pirkimo išlaidos sumažėja 22 %;

2. Išorinio skersmens paklaida kontroliuojama ±0,3 mm tikslumu, todėl priimant vietoje nėra reikalavimų neatitinkančių gaminių;

3. Standartizuoti vamzdžių galai pagerina montavimo efektyvumą 30 %;

4. Per penkerius metus nuo jo paleidimo vamzdžiuose nebuvo rūdžių, deformacijų ar suvirinimo pažeidimų požymių.

DUK

1 klausimas: kokį slėgį gali atlaikyti Zhongtian plonasieniai suvirinti plieniniai vamzdžiai?

A: Šis gaminys skirtas slėgiui ≤2,5 MPa, tenkinant vandens tiekimo, dujų tiekimo, suspausto oro tiekimo ir įprastų konstrukcijų poreikius. Nerekomenduojama naudoti esant aukštam slėgiui arba aukštesnei nei 450 ℃ temperatūrai.

2 klausimas: kaip Zhongtian užtikrina suvirinimo kokybę ir patikimumą?

A: Mes naudojame aukšto dažnio atsparumo suvirinimą ir griežtai kontroliuojame visus proceso parametrus, kad suvirinimo stiprumas viršytų 90% pagrindinės medžiagos. Visiems gataviems gaminiams taikomas 100% hidrostatinis, taip pat sūkurinių srovių ir ultragarsinis neardomasis bandymas, ir siunčiami tik tie, kurie praeina.

3 klausimas: kokie yra standartiniai mūsų produktų pristatymo laikai ir pritaikymo paslaugos?

A: Standartinių 6 metrų ir 12 metrų specifikacijų pristatymo laikas yra nuo 7 iki 10 dienų. Pagal pageidavimą galimi individualūs ilgiai nuo 1 iki 18 metrų. Taip pat teikiame karštojo cinkavimo, epoksidinės dangos apsaugai nuo korozijos ir vamzdžių galų apdirbimo paslaugas, tokias kaip nuožulnumas, sriegimas ir flanšų gamyba. Priimame nedidelius bandomuosius užsakymus ir didelius masinius užsakymus.
