Karštai cinkuotas U formos plieninis atraminis laikiklis

Karštai cinkuotas U formos plieninis atraminis laikiklis iš ZHONGTIAN yra skirtas ilgalaikiam fotovoltiniam montavimui. Pagaminta iš Q235B arba Q355B karštai valcuoto U formos plieno ir cinkuota pagal GB/T 13912, jis suderina atsparumą korozijai, konstrukcijos stiprumą, reguliuojamą montavimą ir gamyklinį pritaikymą. Jis tinka ant žemės montuojamiems saulės energijos ūkiams, žemės ūkio PV, žvejybos PV, stogo sistemoms ir saulės automobilių stoginėms.

Apsauga nuo korozijos

Karštas cinkavimas

Karštai cinkuotame U formos plieno atraminiame laikiklyje naudojama karštai cinkuota danga, kuri su plieno pagrindu sudaro cinko ir geležies lydinio sluoksnį. Danga užtikrina stiprų sukibimą ir katodinę apsaugą nuo nedidelių paviršiaus pažeidimų.

Pateikti duomenys rodo 500+ valandų atsparumą druskos purslams ir ilgalaikę apsaugą pakrantėje, druskų-šarmų, rūgštinio lietaus ir drėgnoje aplinkoje. Tinkamomis sąlygomis tarnavimo laikas gali siekti maždaug 25 metus, sumažinus korozijos priežiūrą.

Apdorojimo patvarumas

Cinkuoti komponentai palaiko gamyklinį pjovimą, lenkimą, perforavimą ir kitą apdorojimą, nesunkiai nulupami apsauginė danga. Išankstinis apdorojimas sumažina modifikavimą vietoje ir antrinio antikorozinio apdorojimo poreikį.

Struktūrinis našumas

Plieninės medžiagos

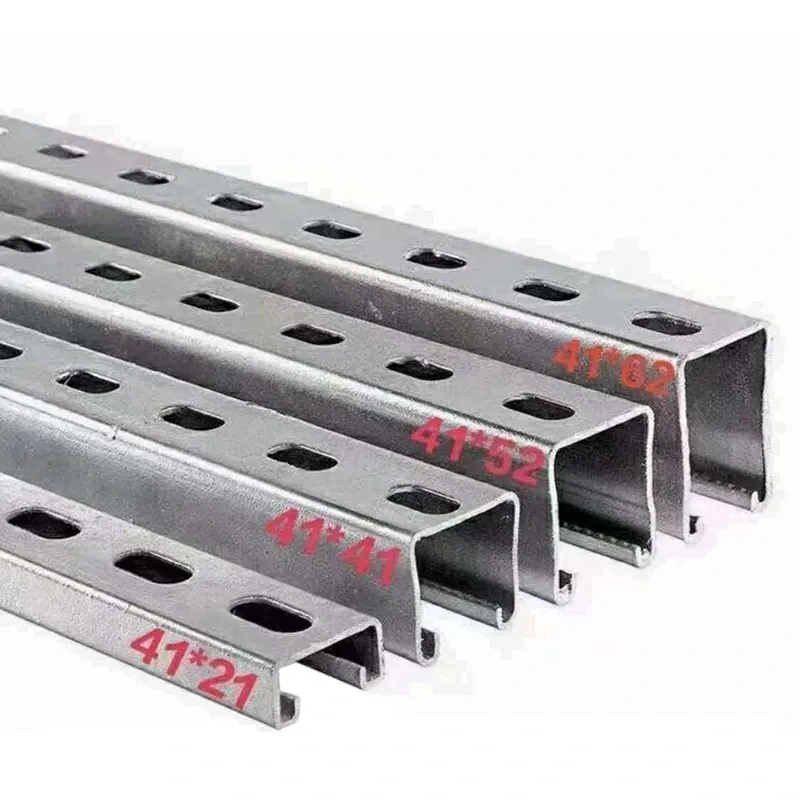

Q235B ir Q355B karštai valcuotas U formos plienas yra prieinamas pagal projekto apkrovos reikalavimus. U formos profilis užtikrina gerą fotovoltinių atraminių konstrukcijų atsparumą lenkimui ir sukimui.

Apkrova

Konstrukcija gali būti sukurta stipriam vėjui, gausiam sniegui ir kitoms aplinkos apkrovoms. Pateikti duomenys rodo vienos kolonėlės keliamąją galią iki 1,5 tonos nurodytomis sąlygomis.

Temperatūros diapazonas

Tiekiamas veikimo diapazonas yra maždaug nuo -40°C iki 120°C. Tikrasis konstrukcijos projektas turi atsižvelgti į vietos temperatūrą, vėją, sniegą, pamatą ir įrengimo sąlygas.

Reguliuojamas montavimas

Pasvirimo reguliavimas

Sistema palaiko kelias pakreipimo padėtis nuo 10° iki 60°, todėl montavimo kampą galima reguliuoti pagal projekto vietą ir saulės sąlygas. Pateikti projekto duomenys rodo, kad optimizuoti kampai gali pagerinti metinę gamybą 5–8%, priklausomai nuo aikštelės sąlygų.

Modulio suderinamumas

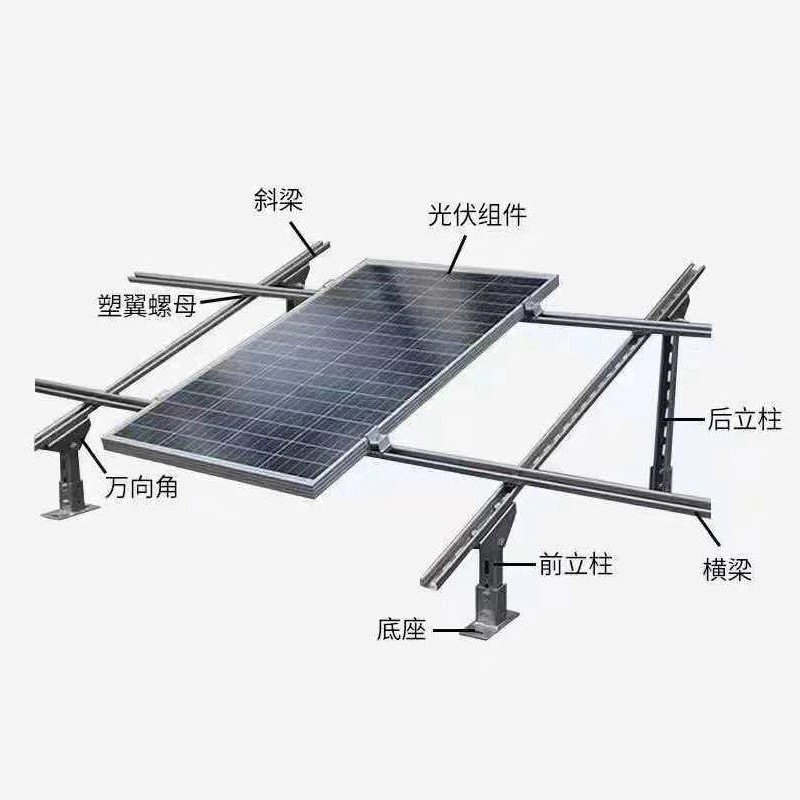

U formos slankioji konstrukcija palaiko skirtingus fotovoltinių modulių išdėstymus ir gali būti naudojama tiek su monofacialiniais, tiek su bifacialiniais moduliais. Montavimo metu galima reguliuoti atstumą tarp modulių ir montavimo padėtis.

Vietovės pritaikymas

Modulinė konstrukcija gali tilpti į plokščią žemę, nuožulnią reljefą, žemės ūkio PV, žvejybos PV ir kitas vietas, kurių aukštis ar pamatas skiriasi.

Diegimo būdas

Varžtų surinkimas

Karštai cinkuotame U formos plieniniame atraminiame laikiklyje naudojamos standartizuotos skylės ir nerūdijančio plieno tvirtinimo detalės, skirtos montuoti varžtais. Tai sumažina suvirinimo vietoje ir supaprastina surinkimą.

Esant tinkamoms projekto sąlygoms, standartizuotas montavimo būdas gali sutrumpinti statybos laiką daugiau nei 30%.

Gamyklinis pirminis apdorojimas

ZHONGTIAN gali atlikti pjovimo, perforavimo, lenkimo ir pasirinktas išankstinio surinkimo operacijas prieš išsiunčiant. Tai padeda sumažinti gamybą vietoje ir pagerinti montavimo efektyvumą.

Projektų paraiškos

Ant žemės montuojamas PV

Pagal modulio dydį, pamatų tarpus, vėjo apkrovą ir sniego apkrovą galima pasirinkti vienos kolonėlės ir dviejų kolonėlių konfigūracijas.

Žemės ūkio ir žuvininkystės PV

Paaukštintos konstrukcijos gali užtikrinti reikiamą atstumą žemės ūkio veiklai arba vandens pagrindu pagamintiems fotovoltiniams projektams, išlaikant konstrukcijos stabilumą.

Stogas ir stoginė PV

Lengvos stogo konstrukcijos ir integruotos saulės energijos stoginės konfigūracijos gali būti pritaikytos pagal stogo sąlygas, parkavimo planus, modulių matmenis ir konstrukcinius reikalavimus.

Gyvenimo ciklo kaina

Žemesnė priežiūra

Karštas cinkavimas sumažina poreikį reguliariai šalinti rūdis ir perdažyti, palyginti su pagrindinėmis šaltai cinkuotomis konstrukcijomis. Tai gali sumažinti ilgalaikius didelių saulės energijos projektų priežiūros darbus.

Ilgalaikės išlaidos

Nors pradinė pirkimo kaina gali būti didesnė nei paprastų šaltai cinkuotų gaminių, pateiktas sąnaudų įvertinimas rodo, kad gyvavimo ciklo sąnaudos gali būti sumažintos daugiau nei 30% taikomomis sąlygomis dėl mažesnių priežiūros ir keitimo reikalavimų.

Integruoti pirkimai

Sukomplektuoti komponentai

ZHONGTIAN gali tiekti U kanalo plieną, C kanalo plieną, šlifavimo polius, spaustukus, slėgio blokus ir nerūdijančio plieno tvirtinimo detales kaip integruotą pirkimo paketą.

Projekto tiekimas

Sujungtas tiekimas padeda EPC rangovams ir fotovoltiniams integratoriams sumažinti tiekėjų koordinavimo, logistikos, tikrinimo ir užsakymų valdymo darbus.

Individualus apdorojimas

Pasirinktiniai ilgiai

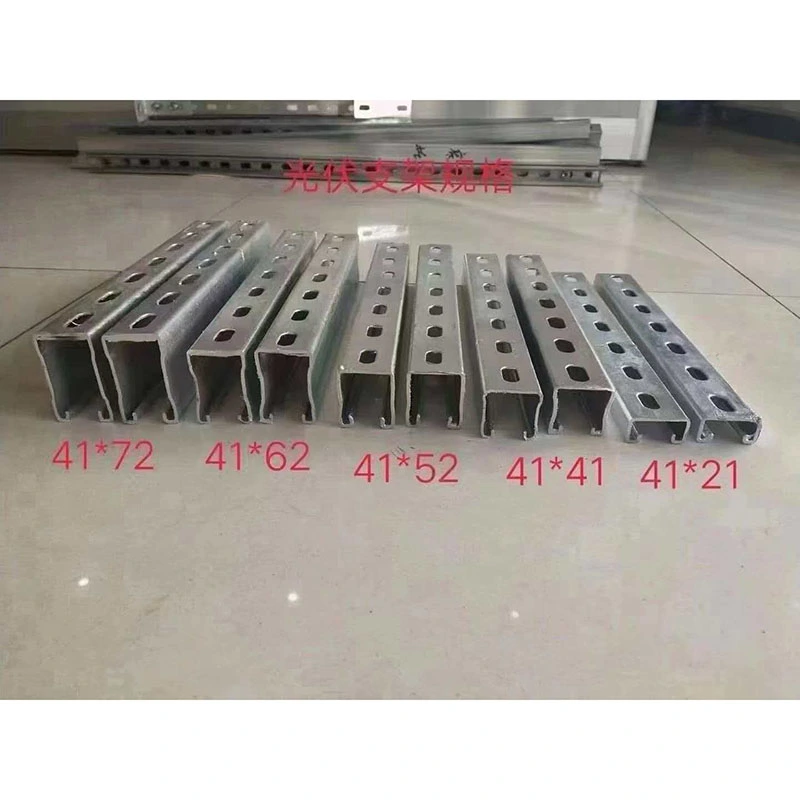

Karštai cinkuotas U formos plieno atraminis laikiklis palaiko pasirinktinius ilgius pagal projekto brėžinius ir montavimo reikalavimus.

Individualios skylės

Gamyklinis perforavimas ir padėtis gali būti sureguliuoti taip, kad atitiktų konkrečius spaustukus, petnešas, bėgelius ir jungties komponentus.

Pristatymas iš anksto

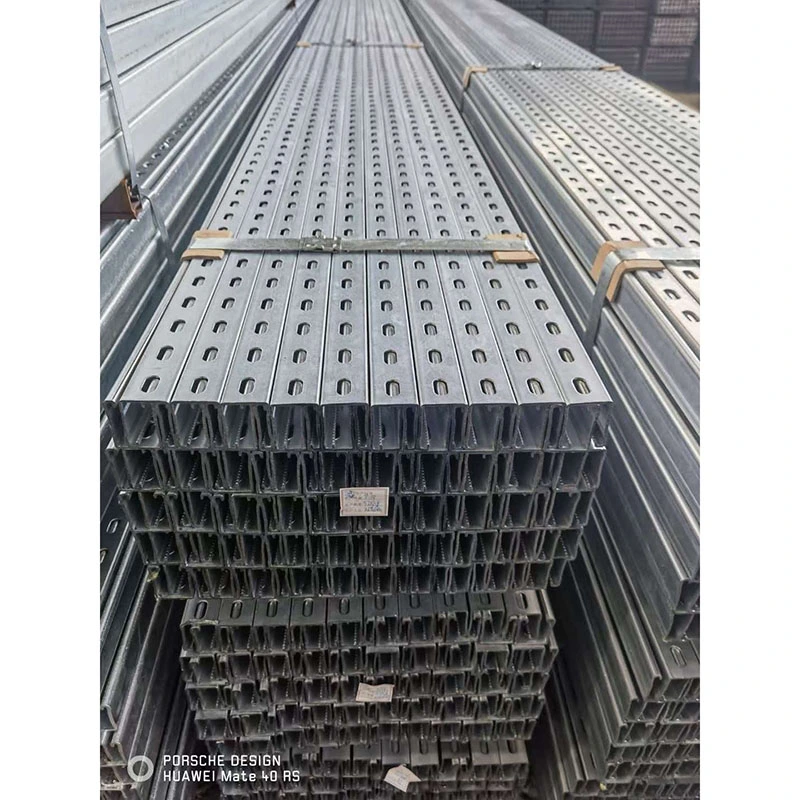

Komponentai gali būti iš anksto supjaustyti ir supakuoti pagal projekto dalis, sumažinant pjovimą vietoje ir supaprastinant montavimą.

Dažnai užduodami klausimai

Kokios plieno rūšys yra prieinamos?

Galima įsigyti karšto valcavimo U formos plieno Q235B ir Q355B. Pasirinkimas priklauso nuo projekto apkrovos ir konstrukcinių skaičiavimų.

Koks cinkavimo standartas naudojamas?

Gaminys atitinka GB/T 13912 reikalavimus karštai cinkuoto plieno gaminiams.

Ar jis gali būti naudojamas pakrantės zonose?

Taip. Cinkuota danga tinka apsaugai nuo korozijos lauke, įskaitant pakrančių ir drėgną aplinką, kai tinkamai parinkta dangos specifikacija.

Koks yra kampo diapazonas?

Standartinis reguliavimo diapazonas yra nuo 10° iki 60%, priklausomai nuo galutinės konstrukcijos konfigūracijos.

Ar reikalingas suvirinimas vietoje?

Ne. Pagrindinėje konstrukcijoje naudojamos standartizuotos skylės ir varžtų jungtys, todėl suvirinimo vietoje nereikia.

Ar gali būti tiekiami pasirinktiniai ilgiai?

Taip. ZHONGTIAN palaiko pritaikytus ilgius, perforavimą, lenkimą, pjovimą ir kitą gamyklinį apdorojimą pagal projekto reikalavimus.
